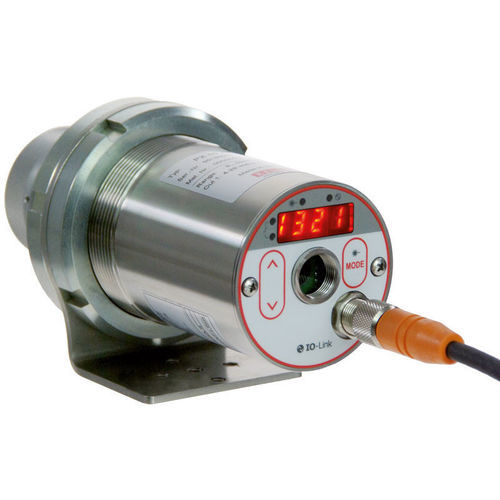

赤外線温度センサ CellaFurnace PX 46

金属ケース4-20 mAIO-Link

製品概要
CellaFurnace PX 46 は、真空炉・不活性ガス炉・高温炉（最大 3200 °C）における非接触温度測定用の赤外線パイロメーターです。ダブルフォトダイオードと二色（比率）測定を採用し、ハイブリッド信号処理により 900〜3200 °C の全域で 0.1 K の分解能を実現します。焦点調整可能な高精度光学系と極小スポット径により、小さな視野窓越しの測定が可能です。視準はレンズ透視式、レーザーパイロット、内蔵ビデオカメラのいずれかを選択できます。

主な特長

• 測定範囲 900〜3200 °C
• 真空炉・不活性ガス炉・高温炉の小さな視野窓に対応
• 二色（比率）測定とハイブリッド評価による高分解能
• ダブルフォトダイオードによる高精度・長期安定性
• 焦点調整可能な精密レンズで測定距離とスポット径を制御
• 標準装備：アナログ出力および IO‑Link インターフェース

オプション / 製品仕様
測定範囲: 900 - 3200 °C
焦点距離オプション（AF版による）: 0.4 m - ∞; 0.2 - 0.4 m; 0.6 m - ∞; 1.2 m - ∞
照準オプション: レンズ透視式、レーザーパイロット、ビデオカメラ
対応バージョン: CellaFurnace PX 46 AF 1、AF 2、AF 3、AF 5（各バージョンに照準オプションを設定可能）

技術データ
測定パラメータ
測定範囲: 900 - 3200 °C
センサー: ダブルフォトダイオード
スペクトル範囲: 0.9 / 1.05 µm
応答時間 t98: ≤ 10 ms
測定不確かさ:
900 - 1500 °C: 測定値の 0.35 % + 2 K
1500 - 2400 °C: 測定値の 0.5 % + 2 K
2400 - 3200 °C: 測定値の 1.0 %
繰り返し性: 2 K
温度係数: 0.05 %/K
電流出力分解能: 0.2 K + 選択範囲の 0.03 %
インターフェース分解能: 0.1 K
表示分解能: 1 K

光学バリアント
標準対物レンズ PZ 20.01: 焦点距離 0.4 m - ∞（他の対物: PZ 20.03、PZ 20.06、PX 20.06 は AF 版により選択）
距離比（AF 版別）: AF 1 = 210:1、AF 2 = 140:1、AF 3 = 310:1、AF 5 = 430:1
測定フィールド形状: 円形

電気的パラメータ
アナログ出力: 0(4)-20 mA 線形、切替可、スケーラブル
負荷抵抗: ≤ 500 Ω
スイッチング出力: 2 x Open Collector 24 V DC、≤ 150 mA
インターフェース: IO‑Link
電源: 24 V DC +10 % / -20 %
消費電流: ≤ 175 mA（24 V DC）

カメラ
ビデオ出力（カメラ搭載モデル）: Composite PAL、1 Vpp、75 Ω

機能
照準オプション: レンズ透視式、レーザーパイロット、カメラ
表示: 4桁赤色 LED（桁高 8 mm）
ステータス表示: 4 x LED
操作要素: 3 ボタン

一般仕様
接続: M12 ネジ 5ピン
動作周囲温度: 0 - 65 °C
保存温度: -20 - +80 °C
許容湿度: 最大 95 % r.H.（結露しないこと）
寸法: Ø 65 mm x 220 mm（最大 277 mm）
ハウジング: ステンレススチール V2A (1.4305)
保護等級: IP 65（DIN 40050）
重量: 約 0.9 kg

調整可能なパラメータ
アナログ出力スケーリング（0/4 - 20 mA）、スムージングフィルタ、メモリ動作／保持時間、放射率、透過率、反射環境放射補償、周囲温度補償、アラーム接点の閾値・動作モード、ATD パラメータ、電流・温度のシミュレーション、単位 °C/°F、測定チャネル選択、汚染監視閾値。カメラ付きモデル: TBC、ホワイトバランス、測定点番号など追加機能あり。

機能
過温度信号（内部温度 > 75 °C）、サービス機能（測定値または電流信号のシミュレーション）、連続プロセス用の ATD（Automatic Temperature Detection）機能。

付属品（例）
CellaFurnace PX 46 本体、接続ケーブル VK 02/L AF 1（5 m）。カメラモデル：ビデオケーブル VK 02/F（5 m）。簡易取扱説明書同梱。

ソフトウェア
SW 50（IO‑Link 構成ソフトウェア）。

測定フィールド（例値 AF 1、焦点距離 400 mm）
測定距離 — スポット径（例）:
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
…（詳細はデータシート参照）

特性 / 技術仕様

• モデル: CellaFurnace PX 46
• 測定範囲: 900 - 3200 °C
• 測定原理: 二色（比率）および単色モード
• スペクトル範囲: 0.9 / 1.05 µm
• 検出器: ダブルフォトダイオード
• 応答時間 t98: ≤ 10 ms
• アナログ出力: 0(4)-20 mA（設定可能）
• インターフェース: IO‑Link
