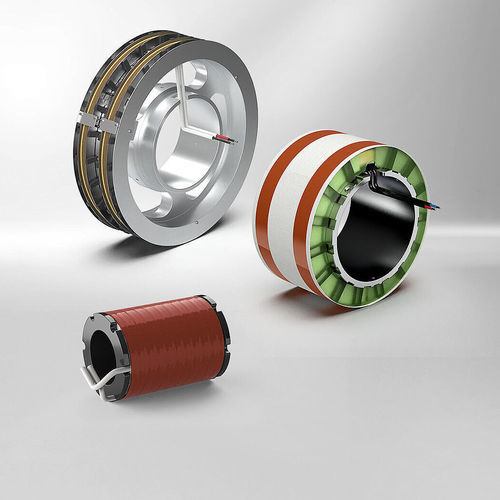

部品用誘導加熱器

加熱処理用24V

概要
加熱ロール用の誘導マンドレルは、回転する加熱ロール（例：カレンダー）に対して精密な温度制御と均一な温度分布を提供し、多様な産業プロセスで使用されます。モジュール式の個別誘導子により、独立制御可能な加熱ゾーンを構成でき、回転ロールのジャケットに挿入される固定式誘導マンドレルとして設置されます。代表的な用途は、ベースシリンダ、エンボスシリンダ、導電ロール、平滑ロール、チルロール、ラミネートロール、カレンダーロールなどです。

仕組み
誘導加熱は、固定式誘導マンドレルから回転するロールジャケットへ非接触でエネルギーを伝達します。この直接的で損失の少ない加熱により、スリップリングやシール、液体熱媒体を用いずに高速かつ精密な温度制御が可能です。

利点

• 直接かつ損失の少ないエネルギー伝達による高いエネルギー効率
• 熱遅延のない高速かつ精密な温度制御
• スリップリングやシールが不要で、メンテナンス性が高く摩耗が少ない
• 非接触技術により長寿命
• 多くの生産プロセスに適合する広い温度レンジ（最大約300 °C）
• 液体媒体に比べてリスクが低い（漏れなし、ボイラー/加圧システム不要）
• フィールドバス統合対応（Profinet®, CANopen, EtherCAT®）

主な利点

• 誘導による高速かつ均一な加熱
• 低いエネルギー消費 → 運用コストの低減
• 最小限のメンテナンスでダウンタイムを削減
• 従来の加熱方式より長寿命
• 固定マンドレルから回転ジャケットへの非接触エネルギー伝達
• 摩耗のない動作
• フィールドバス対応：Profinet®, CANopen, EtherCAT®
• 熱油などによる事故リスクの低減
• 排出のない加熱
• 冷却装置不要

用途

• プラスチック・ゴム（加熱および成形）
• 繊維（乾燥、仕上げ、コーティング — 例：ゴデットの誘導加熱）
• 紙・フィルム加工（乾燥、成形、ラミネート）
• 食品（包装生産時の精密温度管理）
• 金属加工・一般機械工業（コーティング、ラミネート、プレス、コンベヤ加熱）

ビデオ / デモ
製品ビデオでは、マンドレルの構造、制御、誘導加熱の原理を説明し、産業用途での代表的な利点を実演しています。

技術仕様

• 内径（マンドレル）：標準範囲で通常60 mm〜480 mm
• 加熱区長（加熱ゾーン長さ）：設計により最大約250 mm
• 温度範囲：約300 °Cまで
• 構造：個別に制御可能な加熱ゾーンを作るモジュラーセグメント設計
• 統合：機械への組み込みが容易なフィールドバス対応（Profinet®, CANopen, EtherCAT®）
• 納入形態：顧客ロールへ挿入するマンドレルユニットまたは制御・表示を統合した加熱ロールアセンブリ（要問い合わせ）
• 従来ソリューションとの優位点：液体媒体なし（漏れなし）、スリップリング不要、保守低減、応答性向上、高いエネルギー効率
• 典型的な使用法：固定マンドレルを回転ジャケットに挿入して使用；カレンダー、エンボス、ラミネート、チルロール、平滑ロール、導電ロールに適合
