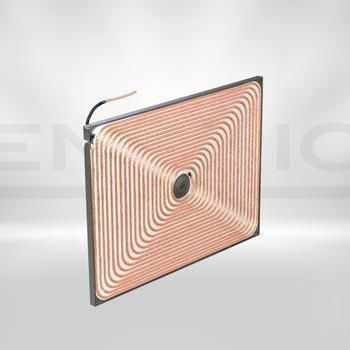

誘導型インダクタ

産業用加熱処理用高性能

用途と使用事例
Kendrionの表面インダクタは、工具表面の均一な加熱を目的とした誘導加熱素子です。表面インダクタは食品加熱、包装機械、グラフィック業界のエンボス（型押し）工程で使用されます。表面加熱は非接触で再現性があります。

プロセス効果
表面インダクタによる均一な表面エネルギー投入は、加熱工具の必要な板厚を低減します。熱容量の低下はプロセスの動的特性を向上させます。プロセス動作の向上によりエネルギー消費が低減します。

設計と動作
Kendrionは数値的な場の計算手法を用いて表面インダクタを設計します。設計プロセスは適用先の幾何学的および熱的要件に合わせてインダクタを最適化します。表面インダクタは連続プロセス温度で最大250 °Cまで設計されており、ウォータークーリングなしで動作します。ウォータークーリングを不要にすることでインフラ負荷が軽減され、稼働信頼性が向上します。

製品（抜粋）
FLACH 158 HS10016
寸法（W x H x D）：158 mm x 158 mm x 72 mm
加熱面積：約190 cm²
定格電力：3.4 kW
温度範囲：0 ... 240 °C
面出力：最大163 kW/m²
インダクタ電流：14 A
インダクタ電圧：< 1000 Veff
効率：約98 %
デューティサイクル：100 %
電気接続：ねじ端子 M5（最大締付トルク 3.5 Nm）
電気制御：Kendrion誘導発生器への接続用
製品ステータス：標準製品 / 準備中
認証：低電圧指令

FLACH HS 10009/1
寸法（W x H x D）：720 mm x 152 mm x 156.5 mm
加熱面積：約432 cm²
定格電力：20.0 kW
温度範囲：0 ... 200 °C
面出力：最大182 kW/m²
インダクタ電流：82.3 A
インダクタ電圧：900 Veff
効率：約98 %
デューティサイクル：100 %
電気接続：ねじ端子 M6（最大締付トルク 3.5 Nm）
電気制御：Kendrion誘導発生器への接続用
製品ステータス：特別版
認証：低電圧指令、IEC 61010-1

FLACH HS10003/2
寸法（W x H x D）：600 mm x 100 mm x 156.5 mm
加熱面積：約432 cm²
定格電力：6.5 kW
温度範囲：0 ... 200 °C
面出力：最大150 kW/m²
インダクタ電流：26.8 A
インダクタ電圧：< 1000 Veff
効率：約98 %
デューティサイクル：100 %
電気接続：ねじ端子 M5（最大締付トルク 3.5 Nm）
電気制御：Kendrion誘導発生器への接続用
製品ステータス：特別版
認証：低電圧指令

技術仕様

• 工具表面を均一に加熱するための非接触誘導式表面加熱
• 用途：食品加熱、包装機械、エンボス（グラフィック産業）
• 幾何学的および熱的要件に合わせた数値場計算手法による設計
• 連続プロセス温度最大250 °C（設計能力）
• ウォータークーリング不要での動作（稼働信頼性向上、インフラ削減）
• 均一な表面エネルギー投入により工具の板厚および熱容量を削減
• プロセス動作の改善によりエネルギー消費を低減
• 高効率：約98 %
• 100 %のデューティサイクル対応
• 接続：モデルによりM5またはM6のねじ接続でKendrion誘導発生器に接続
