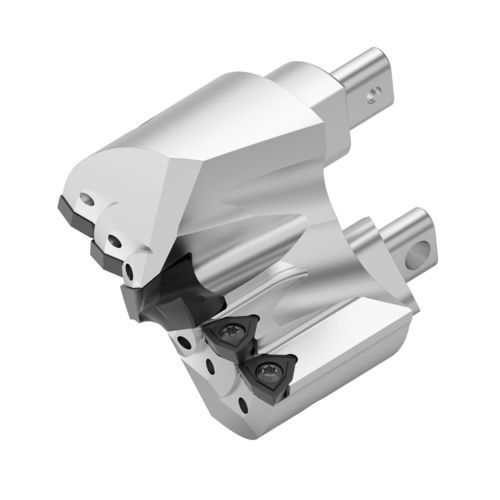

高効率ドリル ヘッド KSEM PLUS™

高性能精密高速

製品概要
KSEM PLUS™ モジュラー式ドリルは、直径28 mm～101.6 mm（1.102～4″）、最大深さ10×Dの範囲での穴あけに対応します。KSEM PLUSはモジュラー式ドリルとコロ付きドリルの利点を組み合わせ、長径比の大きい条件でも高速切削と送り能力を実現し、消耗部品コストを低減します。モジュラーシステムにより工具の迅速なセットアップと在庫削減が可能です。

ヘッドタイプ

• KSEM PLUS A1ヘッド：穴当たりの最小コスト向け。
• KSEM PLUS B1ヘッド：積層板、交差穴、傾斜出口などの難しい条件向け。
• 交換可能なヘッドは2本の有効切刃を備え、さまざまな材料や切削条件で高い生産性を発揮します。

新製品！KSEM PLUS HPPインサート
深穴加工での下穴不要化を実現します。HPPインサートは中央ポイントを高くした形状でガイドピンの役割を果たし、直進性と精度を確保します。風力部品のような大量加工に適しています。

• 高能率（HP）切削形状で最大切屑除去率を実現
• 中央ポイントの隆起で直進性と精度を確保
• コーナー面取りが主切刃を保護し工具寿命を延長

KCMS40（KSEM PLUS MD用インサート）
先進のHiPIMSコーティング技術により製造されたこのグレードは、ステンレス鋼、高温合金、長切れ鋼の加工に適しています。

• ステンレス材料での高いプロセス信頼性と長寿命
• コーティング面が滑らかで切刃の付着を防ぎ、安定した加工を実現
• コーティングの密着性とタングステンカーバイドの靭性を両立
• MD形状が優れた切りくず制御と表面仕上げを提供

用途

• 大型径の穴あけ（28 mm～101.6 mm）
• 最大深さ10×Dまでの深穴加工
• 積層板、交差穴、傾斜出口などの難加工条件
• 風力部品などの高容量連続穴あけ

仕様

• 商用名称：KSEM PLUS™
• 対応径範囲：28 mm～101.6 mm（1.102～4″）
• 最大推奨深さ：最大10×D（長さ対径比）
• 交換可能ヘッド：A1（穴当たり低コスト）、B1（難しい出口や積層加工向け）
• 切削形状：各ヘッドに2本の有効切刃
• インサートオプション：ガイド用隆起中央ポイントを備えたHPPインサート
• インサート材質：KCMS40（HiPIMSコーティング） ステンレス、高温合金、長切れ鋼向け
• 主な利点：工具の迅速なセットアップ、消耗品コスト低減、工具在庫の最小化、高い切削能率、直進性と工具寿命の向上
• 代表的加工材：鋼、ステンレス鋼、高温合金および大型径穴あけに関するその他の素材
