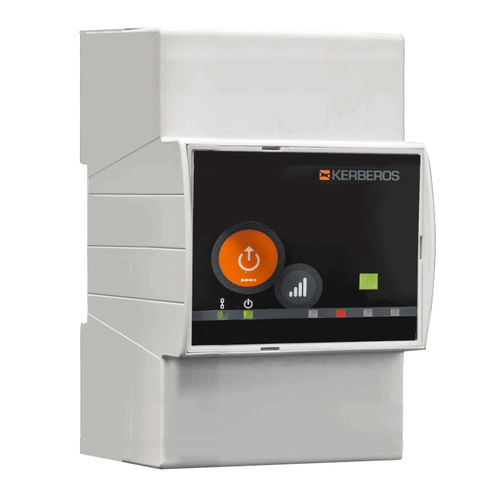

KET-DDX-410は、ビルオートメーションに使用される制御システムの実現用に設計されたI/Oモジュールで、ドライ接点(最大30Hz)用のデジタル入力4系統と、NC C NOタイプのデジタルSPDTリレー出力4系統を備えています。
ハンディキーパッドで選択可能な各入出力ステータスを表示する4LEDインターフェースと、停電時に設定したパラメータを保持するF-RAMメモリを装備しています。
KET-DDX-410は、ModBUS RTUスレーブ・プロトコルのRS485シリアル通信に対応しています。DINレールマウントと取り外し可能なスプリング端子により、どのような産業用配電盤にも簡単に取り付けることができます。
一般仕様
保護等級 - IP30
動作温度 - -10 ÷ +60 °C
容器
寸法 - 53.5 x 90.5 x 61 mm (W x H x D)
固定方法 - DINレール
必要なDINモジュール数 - 3
エンクロージャ・タイプ - 産業用
材質 - PC/ABSブレンド自己消火性UL94-VO
電源
電源電圧 - 12 ÷ 24 VAC/12 ÷ 36 VDC
消費電力 - 370 mA
コネクター・タイプ - 取り外し可能なスプリング端子
RS485インターフェース
対応プロトコル - ModBUS RTUスレーブ
絶縁 - はい
コネクタータイプ - 着脱式スプリング端子
デジタル入力
チャンネル - 各ドライ接点につき4デジタル入力(最大30Hz)
リレー出力
チャンネル - NC C NO切換接点付き4 SPDTリレーデジタル出力
最大スイッチング電圧 - 250 VAC、24 VDC
最大公称電流 - 12 A
最大ピーク電流 - 高突入モデル:ピーク電流最大100 A
絶縁 - 500 VDCで最小1,000 MOhm
---
