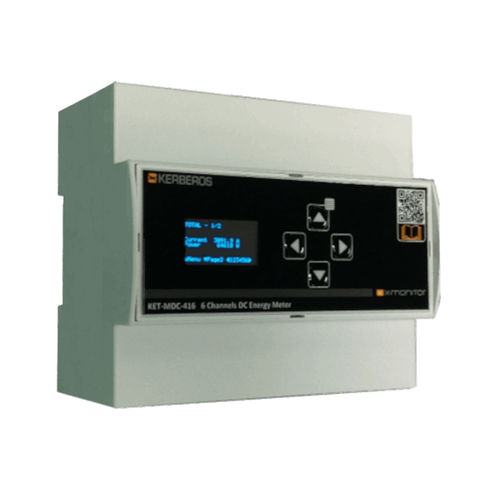

DINレール電力量計 KET-MDC-416

Modbus液晶ディスプレイ

KET-MDC-416は、-2500A～+2500Aの6種類の連続電流を測定できます。 2mのケーブルで接続された小型ホールセンサを信号変換器として使用します。 ディスプレイを装備しており、内蔵メニューによるセンサーの較正が可能で、6つのチャンネルの測定値（アンペア）、測定値（ボルト）、電力、エネルギーを表示します。 また、KET-RMB-211 ModBUSブリッジ/マスターやX-Monitorゲートウェイ、サードパーティのModBUS RTUマスターと互換性のあるModBUS RTUプロトコルのRS485インターフェースを装備しています。 KET-MDC-416は、エネルギー計算に使用されるのと同じ電圧でセルフパワー駆動します。 一般仕様 保護等級 - フロントパネル：IP40; ターミナルIP20 動作温度 - -30～+70 °C 容器 寸法 - 106.3 x 90 x 62 mm（W x H x D） 固定方法 - 壁面またはDINレール取り付け 必要なDINモジュール - DINモジュール6個 エンクロージャ・タイプ - 産業用または配電盤 材質 - PC/ABS混合自己消火性UL94-VO コネクター - 着脱式ネジ端子 電源 電圧 - 20 ～ 60 VDC 非絶縁型 消費電力 - < 1.5 W @ 20 ÷ 60 VDC RS485インターフェース プロトコル - ModBUS RTU 電流センサー センサータイプ - ホール効果プローブ 電流範囲 -2500 ÷ +2500 A 標準感度 - 280 V/T 精度 - 0.5%。 公差 - 1%. 直線性 - ± 0.2%. 直線性範囲 -7.5 +7.5 mT 非直線性 - ±1 温度ドリフト <±200 ppm/°C スペクトル・ノイズ密度 <125 nT/sqrt(Hz) (f = 10 Hz ÷ 10 Hz) 測定範囲 感知 - 電流と電圧 計算 - 各チャンネルの電力とエネルギー、および合計値、エネルギー計算精度0.5
