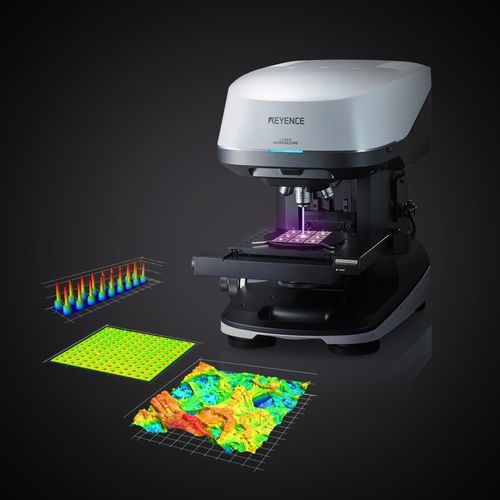

レーザープロフィロメータ VK-X4000

光学式3D共焦点

概要
VK-X4000シリーズは、レーザー共焦点、白色光干渉（WLI）、フォーカスバリエーションを統合した3D光学プロファイリング顕微鏡であり、非接触で高精度な表面・トポグラフィ測定を一つのメトロロジープラットフォームで実現します。システムは多点自動化ルーチンおよび複数特徴の検出をサポートし、作業設定を最小限にしてスループットを向上させます。

主要機能

• 1台で3つの測定原理を搭載：レーザー共焦点、WLI、フォーカスバリエーションにより幅広い材料と形状に対応。
• 多点自動測定：ターゲット座標と倍率を設定して、無人のバッチ測定を実行可能。
• 複数特徴の自動測定：ターゲットの特徴を識別し、測定条件を自動適用して安定した結果を得る。
• AI-Analyzer：数十の表面パラメータを評価し、試料間の差を最も明確に示す指標を抽出して解析を効率化。
• 高い汎用性：金属、フィルム、プラスチック、半導体、医療部品などに適合。

測定原理と特長

• レーザー共焦点：複雑な形状や多様な材料に有効で、難しい形状の局所的な3Dデータを取得可能。
• 白色光干渉（WLI）：非常に微細な表面の垂直方向分解能がsub-nmで、厚さ測定にも高精度を提供。
• フォーカスバリエーション：より広い領域で微細なテクスチャを捉え、透明性や傾斜が制約となる場合の補完手法となる。

多点／自動測定

• ターゲットを選択して複数の測定ポイントを設定すると、機器が位置決めと対物レンズ選択を自動で行う。
• 複数の試料・領域にわたるバッチ測定を繰り返しの手動設定なしで実行でき、サイクルタイムと操作差を低減する。

AI-Analyzer／粗さ解析
AI-Analyzerは多数の表面パラメータ（例：Ra、Rz、ISO基準の各種指標）を比較して、試料の差異を最もよく示す指標を特定し、粗さ指標の選定と結果解釈を迅速化します。

用途と利点

• 電子部品、精密加工、フィルム・コーティング、医療機器、プラスチック等の3D表面プロファイリングおよび粗さ解析。
• 再現性のある自動化ルーチンにより高スループット検査を実現し、品質管理や比較試験に適する。
• 補完的な測定手法を組み合わせることで、平滑なフィルムから粗い複雑形状までほぼすべての表面に対応。

技術仕様

• 商品名：VK-X4000 series
• 測定原理：レーザー共焦点、白色光干渉（WLI）、フォーカスバリエーション
• WLI垂直分解能：サブナノメートル（微細な表面詳細向け）
• 多点測定：座標の自動選択およびサンプル間のバッチ測定
• AI-Analyzer：複数の表面パラメータを自動比較し、重要な差異を検出
• 複数特徴の自動測定：識別された特徴に測定条件を自動適用
• 対応材料：金属、フィルム、プラスチック、半導体部品、医療部品等
• 主な用途：3D表面プロファイリング、粗さ解析、フィルム厚さ評価、比較表面解析、高スループット自動検査
