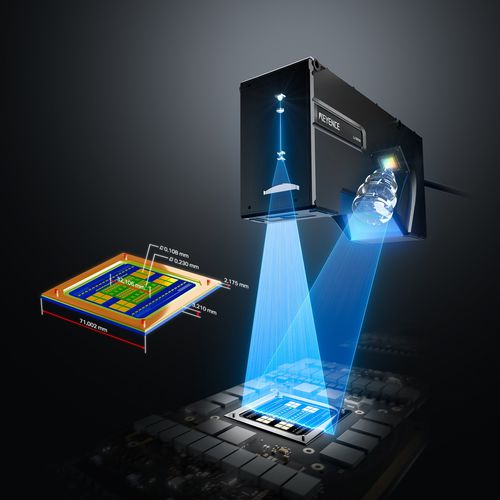

レーザープロフィロメータ LJ-X8000

光学式3D制御用

この表はスクロールすることができます 型式 LJ-X8000 ヘッド入力 ヘッド2 台まで LJ-X8000シリーズヘッド、LJ-V7000シリーズヘッドに対応　※ 2 台使用する際は、ヘッドA,Bは同一型式。 サンプリング周期(トリガ間隔) [2D モード] 最速1 kHz（1 ms）*1 [3D モード] LJ-X8000シリーズ接続時：最速16 kHz（63 μs）*2 LJ-V7000シリーズ接続時：最速64 kHz（16 μs）*3 （型式末尾B の輝度出力タイプは最速8 kHz（125 μs））*4 検査設定登録数 SDカード1,2それぞれ1000まで(SDカード容量および設定内容に依存)、外部切換可能 マスタープロファイル／基準画像数 [2D モード] 1 設定1 ヘッドあたり最大200(SDカード容量に依存) [3D モード] 1 設定あたり最大400(SDカード容量に依存) メモリーカード • SDカードスロット×2 • OP-87133(512 MB)、CA-SD1G(1 GB)、CA-SD4G(4 GB)、CA-SD16G(16 GB)に対応 ※ SD1スロットに8000はCA-SD4G、8000EはCA-SD1Gを標準装備 ツール数 [2D モード] 100 個／設定(うち20 個は位置ズレ補正用) [3D モード] 最大100 個／設定 制御入力 20 点(入力端子台5 点、パラレルI/O 15 点) 制御出力 28 点(出力端子台6 点、パラレルI/O 22 点) ・フォトMOSFET*5 RS-232C ・数値出力および制御入出力(RS-232Cポートを使用したPLCリンクとは排他使用) ・最大ボーレート230400 bpsまで対応 PLCリンク • EthernetポートまたはRS-232Cポートを使⽤した数値出⼒、および制御⼊出⼒ （EtherNet/IP™、PROFINET、EtherCAT®とは排他使用。RS-232Cポート使⽤時、RS-232C 無手順通信とは排他使⽤） Ethernet • 数値出⼒および制御⼊出⼒ • 当社製PCアプリケーションソフトウェアとの接続により、上記機能に加え、検査設定のアップロード、 ダウンロード、 各種シミュレーション、プロファイル/ 画像データを含む各種データの送受信・リモートデスクトップが可能 • FTPクライアント・サーバ機能対応、VNCサーバ機能（パソコン以外のクライアントでは モニタ画面表示のみ対応）、BOOTP 機能対応 • 1000BASE-T/100BASE-TX/10BASE-T ・ジャンボフレーム対応（CB-NEC20E/NEP20E/NPN20EA のいずれかを接続時） USB • 当社製PCアプリケーションソフトウェアとの接続により、数値出力(3Dモードのみ)の他、検査設定のアップロード、 ダウンロード、各種シミュレーション、プロファイル/ 画像データを含む各種データの送受信・リモートデスクトップが可能 • USB2.0 専用
