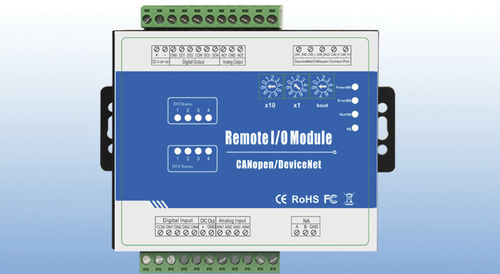

デジタル入出モジュール M120d

アナログDeviceNetオフセット

M120d DeviceNetリモートI/Oモジュールは、産業用クラス、絶縁設計、高信頼性、高安定性、高精度のデータ収集モジュールで、32ビット高性能マイクロプロセッサMCUを内蔵し、CANBusインタフェースを提供します。それは、マルチI/Oを提供し、標準のDeviceNetプロトコルをサポートし、SCADA、OPCサーバ、HMIおよび他のオートメーションシステムに統合することができます。それは広く産業用オートメーションの様々な、セキュリティ監視システム、自動的に測定および制御システムで使用される過酷な産業用アプリケーション環境での作業のための設計です。 M120d DeviceNetリモートI/Oモジュールは、4つの光絶縁されたデジタル入力を提供し、DI1は最大をサポートしています。1MHz高速パルスカウンタ、4つの絶縁された12bitsアナログ入力は、0〜5V、0〜10V、4〜20mA、0〜20mAアナログ信号、4つのデジタル出力をサポートし、DO1は10Hz〜300KHz PWM高速パルス出力、またはリレー出力、2つのチャネル12bitsアナログ出力をサポートしています0〜10VDC信号出力をサポートしています。高いサンプリング周波数と特別なフィルタリング戦略を持つI/Oのすべては、その信頼性を確保するために。 特徴 . - 埋め込み型32ビット高性能マイクロプロセッサMCU、内蔵ウォッチドッグ。 - 過電圧および位相反転保護機能付きのワイドレンジ電源24～36VDC。 - 1 CANBUS インターフェース、DeviceNet 仕様第 1 巻、リリース 2.0 および第 2 巻、リリース 2.0、エラッタ 5 に準拠しています。 - グループ2のみのサーバー（非UCMM対応） . - 事前に定義されたマスター/スレーブ接続セットをサポートします。 - DeviceNetのハートビートおよびシャットダウンメッセージをサポートします。 -標準DeviceNetマスタインターフェイス用のEDSファイルを提供します。 - 4つの光学隔離されたデジタル入力は、最高を支えます。1MHz高速パルスカウンタ
