光学式プロフィロメータ Zeta™-20
3D白色干渉法半導体用

光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 2
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 3
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 4
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 5
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 6
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 7
光学式プロフィロメータ - Zeta™-20 - KLA Corporation - 3D / 白色干渉法 / 半導体用 - 画像 - 8
お気に入りに追加する
商品比較に追加する

特徴

技術
光学式, 3D, 白色干渉法
応用
半導体用
設定
卓上
その他の特徴
非接触式

詳細

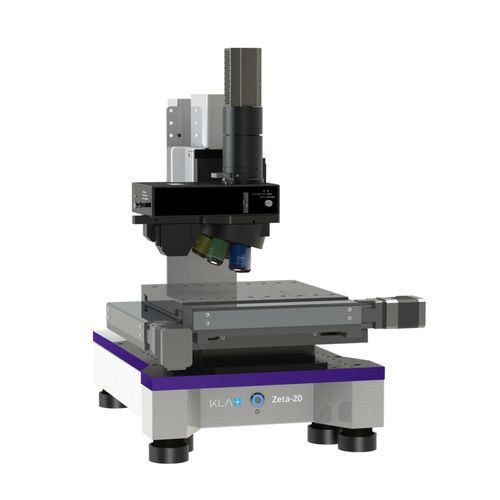

Zeta-20ベンチトップ光学式表面形状測定機は、非接触の3D表面形状測定システムです。特許取得済みのZDot™テクノロジーとマルチモード光学系を搭載しており、透明・不透明、低反射率から高反射率、滑らかなテクスチャーから粗いテクスチャー、ナノメートルからミリメートルまでのステップ高さなど、さまざまなサンプルの測定が可能です。 Zeta-20は、6つの異なる光学測定技術を1つの設定可能で使いやすいシステムに統合しています。ZDot™測定モードは、高解像度3DスキャンとTrue Color無限焦点画像を同時に収集します。その他の3D測定技術には、白色光干渉法、ノマルスキー干渉コントラスト顕微鏡法、シェアリング干渉法などがあります。膜厚は、ZDotまたは内蔵の広帯域反射率計で測定できます。Zeta-20は、サンプルレビューや自動欠陥検査に使用できるハイエンド顕微鏡でもあります。Zeta-20は、包括的なステップハイト、粗さ、膜厚測定、欠陥検査機能を提供することで、研究開発環境と生産環境の両方をサポートします。 特徴 ZDotとマルチモード光学系を搭載した使いやすい光学式プロファイラ。 用途 ステップハイト:ナノメートルからミリメートルまでの3Dステップハイト テクスチャー滑らかな表面から非常に粗い表面までの3D粗さとうねり 形状3D弓形と形状 応力:2D薄膜応力 膜厚: 30nmから100µmまでの透明な膜厚 欠陥検査:1µm以上の欠陥を捕捉 欠陥検査:KLARFファイルを使用して欠陥に移動し、3D表面形状を測定したり、欠陥の位置をスクライブしたりします。

---

カタログ

この商品のカタログはありません。

KLA Corporationの全カタログを見る
*価格には税、配送費、関税また設置・作動のオプションに関する全ての追加費用は含まれておりません。表示価格は、国、原材料のレート、為替相場により変動することがあります。
