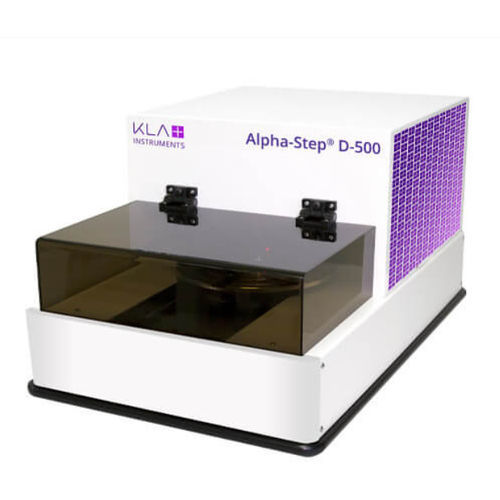

光学式プロフィロメータ Alpha-Step D-500

3Dスタイレットざらつき用

Alpha-Step D-500 スタイラスプロファイラでは、段差、粗さ、反り、応力の 2D 測定が可能です。革新的な光学式レバーセンサー技術により、高分解能測定、広い垂直測定範囲、低荷重測定が可能です。 スタイラス測定技術の利点は、材料特性に依存しない直接測定であることです。力を調整でき、スタイラスを選択できるため、さまざまな構造や素材の正確な測定が可能です。これにより、粗さと応力を測定することで、材料の追加量や除去量、構造の変化を定量化することができます。 太陽電池の粗さの拡大画像 特長 ステップハイトナノメートル～1200μm 低荷重：0.03～15mg ビデオ5MP高解像度カラーカメラ 台形補正：サイドビュー光学系による歪みを除去 アーク補正：スタイラスの円弧運動による誤差を除去 コンパクトサイズ：卓上型スタイラスプロファイラとして最小のシステムフットプリント ソフトウェアユーザーフレンドリーなソフトウェアインターフェース ステップ高さの測定値をグラフ表示 アプリケーション 段差の高さ：2D段差の高さ テクスチャー: 2D粗さとうねり 形状: 2Dの弓形と形状 応力：2D 薄膜応力
