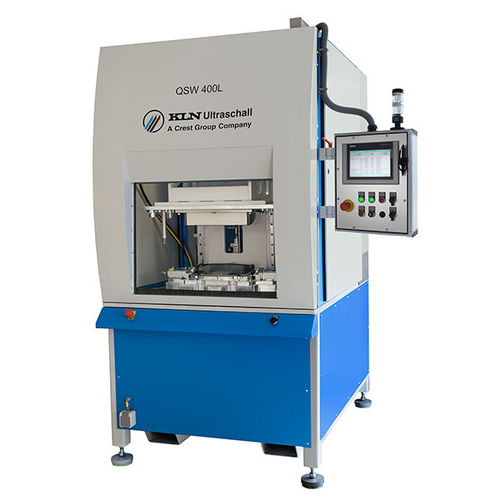

レーザー溶接機 QSW 400 L

自動床置型

KLN QSW 400 Lは、原理的にクロスレーザービーム溶接を用いた準同時式レーザー溶接機です。 準同時溶接は、輪郭溶接と同時溶接を組み合わせたものです。ミラーとコリメーションユニット（平行光路を形成する光学モジュール）からなるスキャナーは、集光されたレーザービームを溶接輪郭上に高速で数回導く。 この高速性により、すべての溶接輪郭部分がほぼ同時に加熱され、溶融されます。ここで、照射された部品は、他の部品の溶融物と接触します。そして、熱伝導によって、照射された部品も溶接部で溶かされる。 両者を同時に加圧して溶接することで、部品を押し付け、接続（溶着）します。 KLN QSW 400 Lは、モジュール式のレーザー溶接機です。モジュール構造の利点は、様々な溶接作業において中央のレーザー溶接機を変更することなく、ハウジングとそのフレーム構造のみを実際の溶接作業に適合させる必要があることです。 このため、常に実績のあるレーザー溶接ユニットを使用することができます。さらに、ロータリーテーブル、ツールキャリア、コンベア、スライディングテーブルなど、他の溶接作業への適応も容易に行えます。 レーザー 光出力300Wの水冷式ダイオードレーザー。 波長 980 nm ±10 nm パイロットビーム 650 nm ±15 nm (<1 mW) 波長780～1030nmに適した光ファイバー。 コリメート焦点距離 58mm 焦点距離 f-シータ対物レンズ 635 mm 動作距離 728 mm 動作フィールド（スキャンフィールド） 415 mm×415 mm
