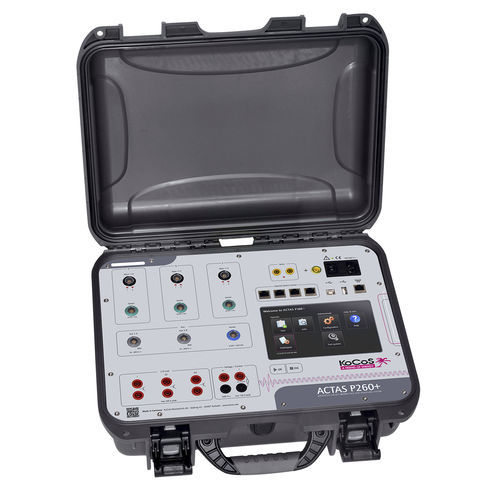

開閉装置用テスト システム ACTAS P260+

電動式電気回路網用携帯型

ポータブル開閉器試験システム 中・高・超高圧スイッチギヤ試験用の柔軟でコンパクトな試験システム。 1.前モデルより制御出力が増え、メイン処理ユニットがパワーアップしたことで、アプリケーションの幅が広がりました。 2.堅牢かつコンパクトなハードケース 3.1回の試験シーケンスで、再接続することなくスイッチギヤの試験を完了 4.スタンドアロン操作 5.7インチタッチスクリーンによる操作と評価 6.最大12個の接点チャンバーのPIRおよびメイン接点測定 7.最大12個の接触チャンバーの静的および動的抵抗測定 8.12個以上の接点チャンバを持つスイッチのテストのための追加デバイスの簡単なカスケード接続 9.コイルとモーター電流の記録と解析 10.AISとGISの両側接地試験 現場での総合的な開閉器試験 ACTAS P260+の統合制御盤を使用することで、1つの試験手順で包括的な開閉器試験を迅速かつ簡単に、高い柔軟性をもって実施・評価することができます： 12個のPIR接点と主接点の測定 最大12個のPIR接点と主接点における様々なスイッチングシーケンスの動作時間の測定 両側接地 PROMET SEとの組み合わせにより、最大3極（各極に4つの主接点室があり、両側が接地）の同時試験が可能です。接点室を増やすことも可能です。GISシステムでは、ブレーカユニットの動作時間を電流パルスで測定します。このために、ロゴスキーコイルがGISシステムの絶縁アースに取り付けられています。
