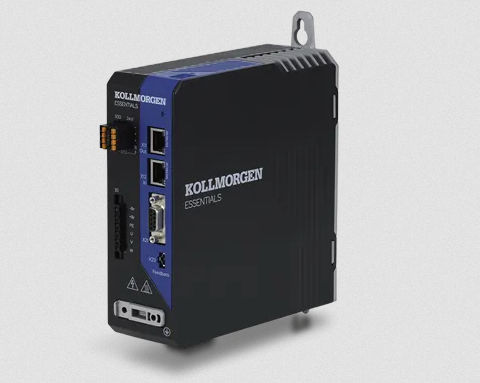

ACサーボドライブ Kollmorgen Essentials™

同期多軸フィールドバス

柔軟性とセットアップ速度の最適化Kollmorgen Essentials™ドライブはシンプルさと柔軟性を念頭に設計されました。現場でプログラム可能な主要な産業用イーサネットプロトコルをサポートし、迅速な試運転と信頼性の高い性能を実現する簡単なセットアップツールを搭載しています。標準構成には、多軸同期、統合機能安全機能、高速登録機能などの高性能で付加価値の高い機能が含まれています。特長 業界で最も一般的なリアルタイム通信プロトコルを含む複数の通信プロトコルを搭載：EtherCAT®、EtherNet/IP™、またはPROFINET®。Essentialsドライブのパラメータを切り替えるだけで、選択した産業用フィールドバスタイプに対応できます。多軸同期を実現します：Kollmorgen Essentialsサーボドライブは、EtherCAT®、CIP Sync、またはPROFINET IRTのいずれかを選択して同期モーションプロファイルをサポートし、ドライブキャビネットを標準化し、すべての主要メーカーのモーションコントロールシステムと接続しながらドライブを同期できます。デュアルチャネルSTO SIL2/Cat 3 PL dによる統合機能安全が緊急停止をサポートし、システムの予期せぬ再起動を防止して、人、製品、機器を保護します。WorkBenchソフトウェアの新機能Express Setupにより、プラグアンドプレイでセットアップが可能。セットアップ、コンフィギュレーション、チューニングは、モーション経験の少ないエンジニアでも簡単に行えます。また、より高度なモーションプログラミングやチューニングタスクのためのWorkBenchツール一式も含まれています。 性能高い生産スループットを維持しながら、ウェブハンドリング、ラベリング、タブ付けなど、見当マークに応じてダイナミックな位相調整が必要なアプリケーションで正確な性能を発揮します。仕様マルチプロトコル：マルチプロトコル：EtherCAT、PROFINET、EtherNet IP通信をすべて含み、WorkBenchのExpress Setupで選択可能 EtherCAT、CIP Sync、PROFINET-IRTによる同期機能 統合安全機能：デュアルチャンネル STO SIL2/Cat 3 PL d 設定と診断用 USB-C サービスポート Kollmorgen Automation Suite との完全統合 ユニット KED-SPM-6V03 (120/240 Vac) KED-SPM-6V06 (120/240 Vac) KED-SPM-6V12 (120/240 Vac) 連続電流アーム 3 6 12 ピーク電流アーム 9 18 30 標準シャフト出力 kW 0.625 1.25 2.5 高さ mm (in) 210 (8.27) 210 (8.27) 270 (10.6) 幅 mm (in) 60 (2.36) 60 (2.36) 70 (2.75) 奥行き mm (in) 165 (7.09) 165 (7.09) 202 (7.95) ケーブル曲げ半径を含む奥行き mm (in) 225 (8.86) 225 (8.86) 262 (10.)31) サイズ決定と選択 製品セレクタは、実際のトルク、速度、電力、電源電圧、および電流の仕様に基づいてオプションを比較するのに役立ちます：Kollmorgen Essentials™ サーボドライブ ブランド：Kollmorgen マルチプロトコル対応：EtherCAT, PROFINET, EtherNet/IP 統合安全性: デュアルチャンネル STO SIL2/Cat 3 PL d 連続電流: 3, 6, 12 アーム (モデルによる) ピーク電流: 9, 18, 30 アーム (モデルによる) 標準シャフト出力: 0.625, 1.25, 2.5 kW (モデルによる) 寸法 (HxWxD): 210x60x165 mm, 210x60x165 mm, 270x70x202 mm (モデルによる) USB-C サービスポート Kollmorgen Automation Suite との完全統合 WorkBench の Express Setup によるプラグアンドプレイセットアップ 高速登録機能 世界中で利用可能
