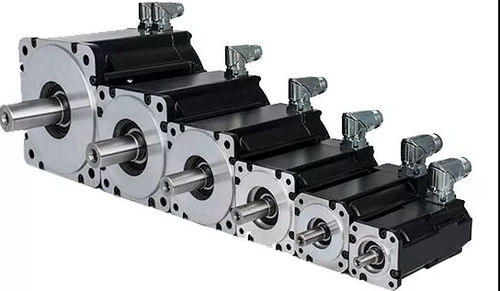

ACサーボモーター AKM2G series

240 V120V400V

AKM2Gは、業界をリードするAKMモータファミリーの最新の進化形です。同じモータサイズでトルクが大幅に向上しているため、OEMはモータの取り付けを変更したり、機械スペースを増やしたりすることなく、大幅な性能向上を達成することができます。機械の小型化を必要とする設計者は、AKM2Gの小型フットプリントで出力とトルク密度を向上させる機能からメリットを得ることができます。機能安全をサポートするオプションシャフト、取り付け、およびコネクタのオプション保持ブレーキおよびサーマルセンサのオプション利用可能な低電圧モデルは、AKM2G の利点をポータブル、モバイル、およびバッテリ駆動のアプリケーションにもたらします。サイズAKM2Gは、既存の機械設計にそのまま組み込むことができ、モータのサイズを大きくすることなく、競合モータと比較して性能を向上させることができます。新機能SFD-M (スマートフィードバックデバイス、マルチターン)SFD-M (スマートフィードバックデバイス、マルチターン)は、AKM2G サーボモータと統合するために精密に設計された Kollmorgen の最先端の位置フィードバックソリューションです。24ビットの分解能と65,536回転にわたる16ビットのトラッキングにより、要求の厳しい産業用アプリケーションに高精度のマルチターンフィードバックを提供します。革新的なシングルケーブル技術により、設置が簡素化され、コストが削減されます。AKM2G サーボモータと組み合わせることで、SFD-M は複雑なモーションコントロールに比類のない精度、信頼性、および効率を提供します。ケーブル配線を削減Kollmorgen スマートフィードバックデバイス、HIPERFACE DSL、または EnDat 2.2 デジタルエンコーダ用のハイブリッド電源およびフィードバックケーブルが 1 本にまとめられています。デュアル独立電源およびレゾルバフィードバックケーブルは、他のオプション構成とともに標準でも使用できます。Kollmorgen 2G ケーブルは、機能安全定格フィードバックデバイスを組み込んだ Kollmorgen 2G システムで使用するための適切な設計を提供します。特長120Vac ～ 480Vac 動作用の標準巻線、および 24 ～ 96Vac (Vdc または Vac) 用の低電圧巻線から選択可能で、さまざまな速度 / トルク性能曲線を搭載アプリケーション要件とドライブ選択に適合するフィードバックオプションKollmorgen SFD3HIPERFACE DSL (機能安全アプリケーションをサポート)EnDat 2.2 (機能安全アプリケーションをサポート)レゾルバ低電圧モータ用の標準オプションとして共役エンコーダが利用可能共同エンジニアリングにより利用可能なお客様指定のフィードバック装置コネクタオプション (フィードバックタイプおよびモータサイズに適切)SpeedTec (シングルまたはデュアルケーブル設計用の標準)ytec (サイズ 2 モータ用のモータに 1 つ挿入するデュアルコネクタ)Kollmorgen AKD2G サーボドライブおよびその他の AKD ファミリサーボドライブで使用するシステムケーブルオプションシングルケーブル SFD3/HIPERFACE DSL/EnDat 2.2ytecコネクタモータと整流エンコーダを含むレゾルバ用の2ケーブルバリアント標準IP54定格、オプションのシャフトシール付きIP65。その他のオプション定格は、共同エンジニアリングにより入手可能スムーズシャフトまたはクローズドキー溝を選択できる国際標準マウントその他のマウントおよびシャフトオプションは、共同エンジニアリングにより入手可能24VDC機械式保持ブレーキオプション最大限のモータ保護とサーボドライブ互換性のための熱センサオプション湿式および乾式運転アプリケーションの両方に対応する低摩擦シャフトシールオプション仕様パラメータSymユニットAKM2G-2xAKM2G-3xAKM2G-4xAKM2G-5xAKM2G-6xAKM2G-7xストール時連続トルクTcNm0.65–1.851.70–3.862.87–8.516.83–20.115.3–32.723.0–72.1Rated SpeedNrtdrpm80007600–80005400–60004800–60003800–50003000–4900Rotor InertiaJnkg-cm20.0930–0.27890.4264–1.2000.774–2.532.52–8.709.10–20.825.9–88.6Values shown are representative of each model.正確な情報については、セレクションガイド、インストレーションマニュアル、またはMotioneeringおよび/または当社のカーブジェネレーターツールを参照してください。公称寸法は、連続 20A 未満のレゾルバおよびスマートフィードバック SFD3 モータの場合を示します。その他のフィードバックおよび連続 20 アンペアを超える定格のモータを含む許容誤差および完全な寸法については、個々のモータの回路図を参照してください： 0.65～72.1Nm（フレームサイズによる）定格回転数：最大8000rpmロータイナーシャ：0.0930～88.6kg-cm²フレームサイズ：AKM2G-2x～AKM2G-7x電圧: 24～480 V（AC/DC、モデルによる）フィードバック：SFD3、HIPERFACE DSL、EnDat 2.2、レゾルバ、整流エンコーダ保護：IP54標準、IP65オプション取り付け：国際標準、スムースシャフトまたはクローズドキーウェイブレーキ：24VDC機械式保持ブレーキオプション熱センサー：使用可能低摩擦シャフトシール：使用可能
