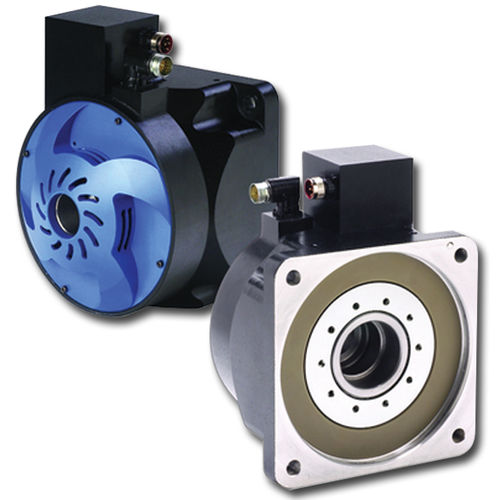

ACサーボモーター DDR® series

400V380Vフレームレス

当社独自のCartridge DDR®サーボモータは、フレームレスモータの性能上の利点とフルフレームモータの取付けの容易さを兼ね備えています。工場で整列された高分解能フィードバック装置が内蔵され、機械自体のベアリングを使ってロータを支え、負荷に直接結合する独自のベアリングレス設計が特徴です。ほとんどのモデルは、5分以内に取り付けることができます。 特徴 - 5種類のフレームサイズ、複数の長さ - 230 / 400 / 480 VAC巻線が利用可能（高および低） - 4.5～510N・m（3.3lb-ft～376lb-ft）の連続トルクにより、幅広い高出力アプリケーション要件に対応 - 最大2,500 rpmの回転数で、ほとんどの中速および高トルク用途の要件に対応 - 定格出力775～11,700ワットで、ほとんどのアプリケーションの高出力要求に対応 - 内蔵正弦エンコーダフィードバックにより、1回転あたり1億3,400万カウントを超える分解能を実現 - 内蔵サーミスタによる過熱保護 - UL規格に適合 利点 - フレームレスDDRモータの省スペースと性能の利点をフルフレームモータの簡単な取付けで提供 - 圧縮カップリングと出荷用ハードウェアを統合：部品と労力を削減し、より迅速で低コストの機械構築を実現 - 5分で取り付け可能 - 同サイズの従来型サーボモータに比べ、トルク密度が最大50%向上 - 直接負荷接続により、バックラッシュ、コンプライアンス、ギアボックス、ベルト、プーリーのメンテナンスが不要 - スムーズな低速回転のための低コギング - バックラッシュとコンプライアンスがゼロのため、応答性の高いシステム性能を実現 - 設定済みのアンプとフィードバック装置により、設置と始動が簡単
