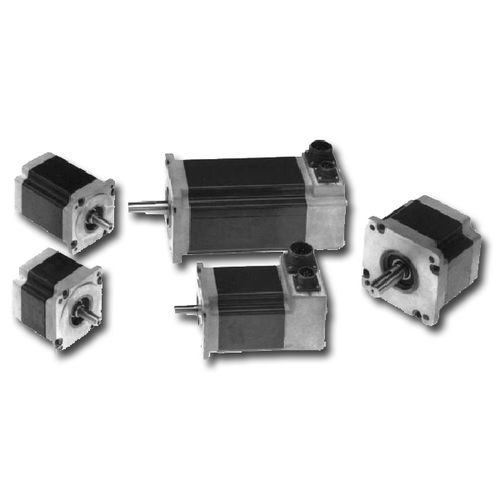

ハイブリッド型ステッピングモーター POWERPAC® K series

三相小型NEMA 34

POWERPAC®ハイブリッドステッピングモーターは、より小型のパッケージでより大きなパワーを発揮します。これらの堅牢なNEMA 34および42 (90 mmおよび110 mm)モータは、ハウジングレスフレームに最適な磁気特性と大径ロータおよび革新的なロータ/ステータ設計を組み合わせ、より大きなトルクと滑らかなマイクロステッピングを実現します。K シリーズは磁束集束 SIGMAX® テクノロジーを採用し、トルクを 25%向上させながら高い加速度を実現しています。 特徴 - 幅広い標準オプション - 独自のアプリケーション要件に対応する、リードタイムの短い手頃な価格の共同エンジニアリング改造 - N3モデル、NEMA 34（90 mm）モータは4つのスタック長で利用可能で、定格トルクは公称保持トルクで3.2～15.4 N・m（454～2,180 oz・in）。 - K3モデル、NEMA 34 (90mm) モータは、定格トルクが4.08～19.7N-m (578～2,790oz-in)の公称保持トルクの4スタック長で使用できます。 - N4 モデル、NEMA 42 (110mm) モータは 3 スタック長で、定格トルクは公 称保持トルクが 8.12 ～ 30.8N-m (1,150 ～ 4,365 oz-in) です。 - K4モデル、NEMA 42 (110 mm)モータは、定格トルクが10.4～40.3N-m (1,470～5,700oz-in)の公称保持トルクで、3つのスタック長で使用できます。 - 軸構成、終端、巻線、共同エンジニアリングによる改造など、アプリケーションのニーズ、時間枠、予算に応じた幅広い選択肢 - 最大3,000 rpmの回転数で、ほとんどの高トルク・アプリケーションの速度要求を満たします。 - 改善されたトルク直線性（定格電流以上）により、高いピークトルクを提供し、断続的なデューティアプリケーションでの加速を後押しします。
