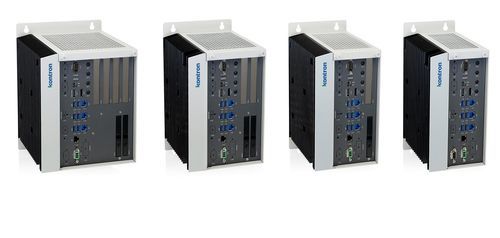

EDGEPC KBox C-104-RPL

組み込み13世代Intel® Core™Intel® Core™ i7-13800HE

概要
KBox C-104-RPLファミリーは、最大45W TDPの13世代Intel® Core™モバイルプロセッサ（Raptor Lake）を搭載した産業用エッジPCプラットフォームです。制御盤への組込み、リアルタイム処理、高帯域幅のエッジワークロード向けにスケーラブルな演算性能とモジュラー設計を提供します。

主なポイント

• 要求の高い制御／リアルタイム用途に対応するハイブリッドアーキテクチャの13世代Intel® Core™モバイルプロセッサ
• モジュラー設計：拡張スロットを持たないコンパクト構成から最大4基のPCIeスロットを備えたフル構成まで
• 高可用性オプション：ファンレス／パッシブ冷却、堅牢な金属筐体、産業グレード部品、オプションのゴールドキャップ、冗長電源
• 制御用途向け最適化：FieldbusおよびNVRAMオプション、Intel® TCCおよびTSN対応

設計と拡張性
モジュラー構造により個別仕様の構成が可能です。PCIeなしの省スペース構成から4スロット搭載のシステムまで対応。オンボード拡張として最大3つのM.2スロットと1つのmPCIeスロットを備え、ストレージ、Fieldbusモジュール、NVRAM、無線モジュール、AIアクセラレータを搭載できます。制御盤取り付けや過酷な自動化環境を想定した設計で、メンテナンス不要の連続運転に適したパッシブ冷却構成も選択可能です。

I/Oとインターフェース

• 最大3系統のDisplayPort出力
• TSN対応の4ポート 2.5 GbE、Wake-on-LAN対応
• 1〜2系統のCOMポート（RS485オプション含む）
• 3x USB 3.2および3x USB 2.0
• 2つのSATAスロット

技術仕様

• CPU：COM Express® Type 6モジュール対応の13世代Intel®プロセッサ。例：Core™ i7-13800HRE（14コア、2.5 GHz、24 MBキャッシュ、Intel® TCCおよびTSN対応）、Core™ i7-13800HE（14コア、2.5 GHz、24 MBキャッシュ）、Core™ i5-13600HRE（12コア、2.7 GHz、18 MBキャッシュ、Intel® TCCおよびTSN対応）、Core™ i5-13600HE（12コア、2.7 GHz、18 MBキャッシュ）、Core™ i3-13300HRE（8コア、2.1 GHz、12 MBキャッシュ、Intel® TCCおよびTSN対応）、Core™ i3-13300HE（8コア、2.1 GHz、12 MBキャッシュ）
• メインメモリ：DDR5-5600、最大64 GB（2x SODIMM）
• グラフィックス：Intel® Iris® Xe（i5/i7）、Intel® UHD（i3）
• イーサネット：4x 2.5 GbE（TSN対応、WOL）
• USB：3x USB 3.2、3x USB 2.0
• ストレージ & 拡張：最大3つのM.2スロット、1つのmPCIeスロット、2つのSATAスロット；モジュラーPCIe拡張で最大4スロット
• 信頼性：堅牢な金属筐体、最適化された熱設計、ファンレス／パッシブオプション、オプションのゴールドキャップ、冗長電源オプション
• 対象用途：制御盤、産業用オートメーション、リアルタイム制御、検査/マシンビジョン、エッジでのAI推論
