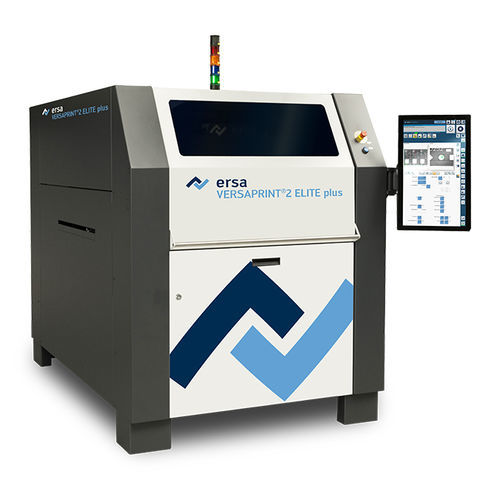

自動スクリ—ン印刷機 VERSAPRINT 2 ELITE plus

ハンダペーストSMT連続

100%検査が不要なライン生産に最適なプリンター エルザステンシルプリンターELITE plusは、SPIシステムがすでにライン内にあるなど、100％の検査が必要ないライン生産に最適で、そのシンプルな操作性が魅力です。2つのカメラモジュールを搭載したサーフェスカメラを搭載しています。異なるタイプの照明により、基板上の難しい構造も認識することができます。 効率性で勝負：VERSAPRINT 2 ULTRA³は、世界で初めて3D検査機能を内蔵したステンシルプリンターです。 基板サイズ（X x Y）：min.50 x 50 mm, max.680 x 500 mm (検査領域 550 x 500 mm) -。 プリントヘッド：独立した2つのスキージヘッド、連続スキージ力制御、スキージ深度停止、振り子制限 - 。 オプションのステンシルクリーナー：680 x 500 mm -。 スキージ力：0-230 N -。 セットアップに要する時間：10分未満 基材厚み：0.5～6 mm ・・・。 カメラカメラ：3Dラインスキャンカメラ 基板とステンシルのアライメントと検査に使用 - 。 製品入れ替え：2分以内 パーツクリアランス：最大35 mm 繰返し精度：6シグマで+/-12.5 µm -。 グラフィカル・ユーザー・インターフェース：タッチスクリーン ステンシルサイズ：最小450 x 450 mm, max.737 x 737 mm（工具なしで調整可能） - 印刷精度: 450 x 450 mm、最大737 x 737 mm（工具なしで調整可能 印刷の精度印刷精度： +/-25 µm @ 6 sigma
