高い検査要件に特に最適

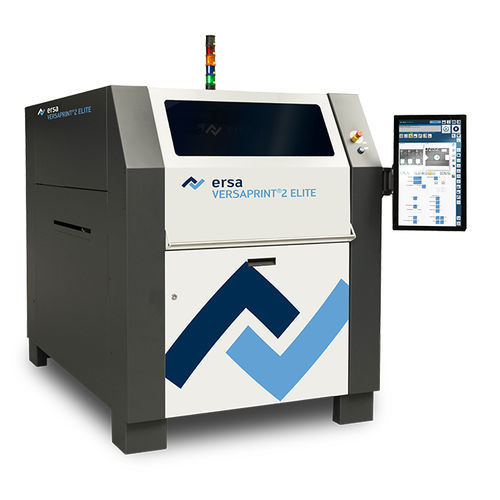

高速2D-LISTカメラ搭載のエルザステンシルプリンターVERSAPRINT 2 ELITEは、100%の検査を必要としないライン生産に最適なプリンターです。例えば、SPIシステムがすでにラインに統合されている場合などです。VERSAPRINT 2シリーズの全オプションを搭載し、アップグレードやレトロフィットを行うことができます。
基板サイズ(X x Y):min.50 x 50 mm, max.680 x 500 mm(検査領域550 x 500 mm)
プリントヘッド:独立した2つのスキージヘッド、連続スキージ力制御、スキージ深度停止、振り子制限 - 。
オプションのステンシルクリーナー:680 x 500 mm - 。
スキージ力:0-230 N -。
セットアップに要する時間:10分未満
基板厚み:0.5-6 mm -。
カメラ基板とステンシルのアライメントと検査用3Dラインスキャンカメラ - 。
製品交換時間:2分以内
パーツクリアランス:最大35 mm
繰返し精度:6シグマで+/-12.5 µm-。
グラフィカル・ユーザー・インターフェース:タッチスクリーン
ステンシルサイズ:最小450 x 450 mm, max.737 x 737 mm(工具なしで調整可能) - 印刷精度: 450 x 450 mm、最大737 x 737 mm(工具なしで調整可能
印刷の精度印刷精度: +/-25 µm @ 6 sigma
---
