自動転換器 RS-80

パネル取り付け発電機用非常電源用

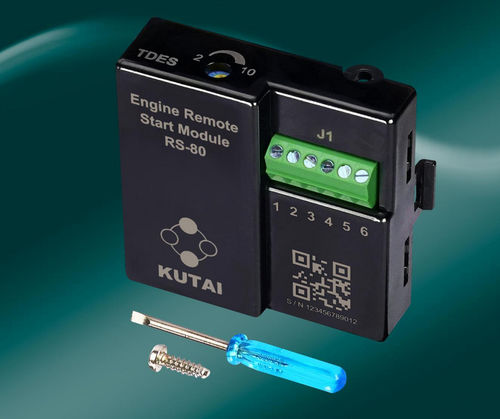

製品概要 RS-80は、HTSシリーズの自動転送スイッチ専用に設計されたリモートスタートモジュールです。そのプラグイン設計により、メインスイッチへの迅速な接続が可能で、エンジンのリモートスタート用のドライコンタクトと、負荷に接続されたユーティリティ/ジェネレーター用の電気信号出力を提供します。この設計は、設置時間を節約し、配線を簡素化します。モジュールは、DC電源入力とリモートスタートコンタクト出力用のヒューズを備えており、安全性と耐久性を高めるためにUL94-V0規格のプラスチックハウジングを特徴としています。2〜10秒の調整可能なスタート遅延と10秒の固定エンジン冷却時間を提供し、すべてのフィールドアプリケーションに適しています。

特徴

• HTSシリーズ自動転送スイッチ用オプションモジュール
• メインスイッチとの迅速な接続のためのプラグインモジュール
• エンジンのリモートスタート用のドライコンタクトを提供（プラグアンドプレイ、設定不要）
• 負荷に接続されたユーティリティおよびジェネレーター用の電気信号出力を提供
• DC電源入力とリモートスタートコンタクト出力用のヒューズを装備
• スクリュー端子ブロックを使用; 圧着端子は不要
• すべてのプラスチック材料はUL94-V0燃焼性評価に準拠

電気仕様
DC電源入力: 9〜36 Vdc
TDESエンジンスタート遅延: 2〜10秒（調整可能）
TDECエンジン冷却遅延: 10秒（固定）
リモートスタートコンタクト出力: 4A @ 250Vac max.
負荷に接続されたユーティリティ用の電気信号出力: NPN出力1.5A max.
負荷に接続されたジェネレーター用の電気信号出力: NPN出力1.5A max.
静的電力消費: 0.3W未満
適用可能なワイヤーゲージ: 24〜18 AWG

環境
動作温度: -20〜+50 °C
保管温度: -30〜+80 °C
相対湿度: 最大90%

物理仕様
寸法: 56.5 (L) x 57.5 (W) x 16.5 (H) mm / 2.22 (L) x 2.26 (W) x 0.65 (H) インチ
重量: 41 g +/- 2% / 0.09 lb +/- 2%

アクセサリー
M3L10丸頭ねじ切りセルフタッピングスクリュー: 1 PCS
スロット付きドライバー: 1 PCS (2.0 mm)

技術仕様 / 特徴

• HTSシリーズ自動転送スイッチ用に設計
• 迅速なプラグイン接続
• エンジンのリモートスタート用のドライコンタクト
• ユーティリティ/ジェネレーター用の電気信号出力
• DC電源入力とリモートスタート出力用のヒューズ
• UL94-V0規格のプラスチックハウジング
• 調整可能なスタート遅延: 2-10秒
• エンジン冷却時間: 10秒
• 静的電力消費: < 0.3W
• 動作温度: -20〜+50 °C
• 寸法: 56.5 x 57.5 x 16.5 mm
• 重量: 41 g +/- 2%
