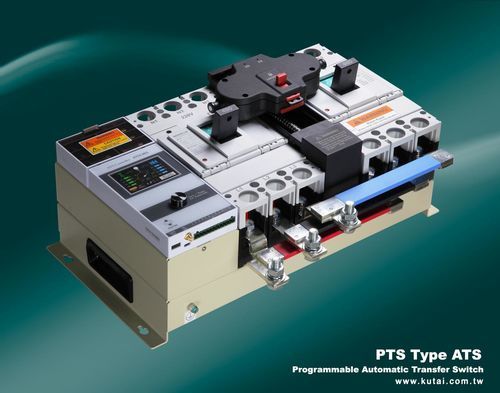

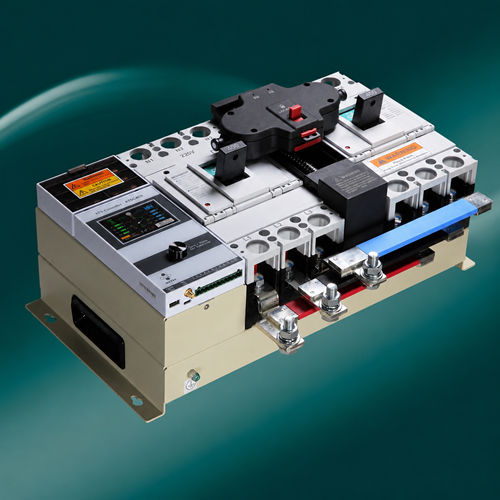

自動転換器 PTS Type ATS

手動発電機用非常電源用

製品概要
PTS Series のプログラマブル自動切替スイッチ（ATS）は、切替スイッチとコントローラを一体化したコンパクトなオールインワン設計で、盤内スペースを節約します。商用電源と発電機を監視し、全相電圧、周波数、相順を表示。内蔵Wi‑FiおよびBluetoothにより、追加の通信モジュールなしでリモート設定・監視が可能です。3.5インチカラーLCDはアナログ計器表示とデジタル表示を備え、多言語インターフェースを提供します。イベントログ、ファームウェア更新、定期自動試験などの機能を備えます。

特許

• TAIWAN Pat. No. I881448
• U.S. Pat. No. Pending
• CHINA Pat. No. Pending

主な特長

• スイッチとコントローラの統合により盤面スペースと設置時間を削減
• 3.5インチカラーLCD、アナログゲージ表示とデジタルメーター表示、多言語UI
• 内蔵Wi‑Fi/Bluetoothで遠隔監視、設定、ファームウェア更新（USB更新も可能）
• 全相電圧監視、欠相、周波数、位相逆転検出（商用/発電機双方）
• 電動および手動操作、機械的・電気的インターロックで商用と発電機の同時接続を防止
• 誤通電を防ぐLockout–Tagout（LOTO）対応
• 前面パネルまたはBluetooth経由のスマートフォンで設定可能
• 商用・発電機用補助接点出力を装備
• 1〜4週の自動運転スケジュールをサポート
• イベントログ250件保存、故障時は音声警報
• 同期運転と監視のためのオプションATSC403B対応
• IEC 60947-6-1、AC-33A、UL 1008 Type A 準拠
• 設定、センサー状態、入力電圧のリモート診断コード表示

主幹スイッチ仕様（Class CB のみ）

• 極数：2P / 3P / 4P
• 定格絶縁電圧 Ui：690 V
• 定格電流 Ie（周囲温度）：250 / 300 / 350 / 400 A（型式依存）
• AC定格遮断容量 IEC 60947-2 Icu / Ics：50 / 25 kA @ 220–240 V；30 / 15 kA @ 380–415 V；25 / 13 kA @ 440 V；20 / 10 kA @ 550 V

主幹スイッチ仕様（Class PC のみ）

• 極数：2P / 3P / 4P
• 定格絶縁電圧 Ui：690 V
• 定格電流 Ie（周囲温度）：400 A
• 短時間耐量電流（lcw）：10 kA @ 25 ms

電気仕様

• 使用電圧（Ue）：型番表参照
• 定格周波数：50/60 Hz
• リモートスタート信号出力：7 A @ 250 Vac 最大
• 商用入力補助接点出力：3 A @ 250 Vac 最大
• 発電機入力補助接点出力：3 A @ 250 Vac 最大

調整可能なタイマー設定

• TDEN（非常 → 商用）：0〜999 秒
• TDNE（商用 → 非常）：0〜250 秒
• TDES（エンジン始動遅延）：0〜15 秒
• TDEC（エンジン冷却時間）：0〜250 秒
• TDOF（OFF位置での停止時間）：0〜99 秒

環境

• 動作温度：-20〜+50 °C
• 保管温度：-30〜+80 °C
• 相対湿度：最大90％（結露なきこと）

物理仕様

• 寸法 2P/3P：500.0 (L) × 376.0 (W) × 230.2 (H) mm；4P：590.0 × 376.0 × 230.2 mm
• 重量：2P：17.9 kg ±2%；3P：19.9 kg ±2%；4P：24.4 kg ±2%

注意

• Class CB：過電流保護を提供し、主接点は短絡電流の投入・遮断が可能。
• Class PC：短時間の短絡電流の投入・耐量は可能だが、遮断を目的とした設計ではない。

技術仕様（概要）

• シリーズ：PTS Series
• 製品種別：プログラマブル自動切替スイッチ（ATS）、2P / 3P / 4P
• 定格絶縁電圧：690 V
• 定格電流オプション：250、300、350、400 A
• 適用電圧：100/110/120；200/220/240；380/415；440/460/480 Vac（構成により異なる）
• 内蔵3.5"カラーLCD、Wi‑FiおよびBluetooth、USBによるファームウェア更新対応
• イベントログ250件保存、定期自動試験のスケジュール機能
• 準拠規格：IEC 60947-6-1、AC-33A；UL 1008 Type A
