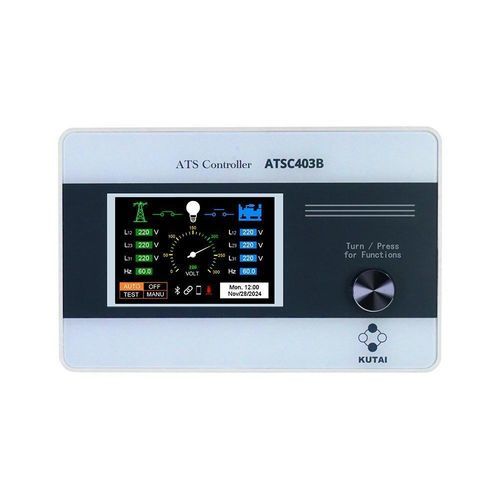

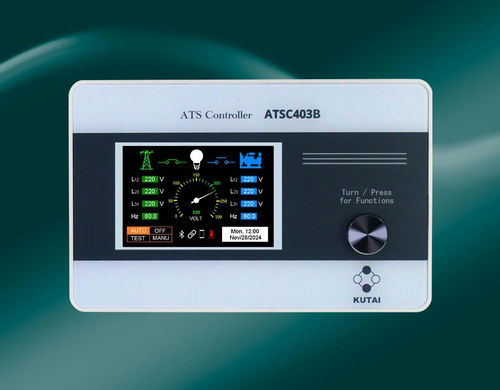

LCDディスプレイ モジュール ATSC403B

カラーデジタル480x320

製品概要
ATSC403BはPTSコントローラ用のパネル取付け型リモート操作表示モジュールです。キャビネットの扉を開けずに外部からシステム操作、ATSのリアルタイム監視、パラメータ設定が可能で、運用効率と現場の安全性を向上させます。

特長

• PTSコントローラへは2本のUSB Type-Cケーブルで接続
• マイコン制御、保護等級IP65（防じん・低圧水ジェット保護）
• PTSコントローラと同期する3.5インチカラーLCD搭載
• 多機能ロータリーノブによりパネル上で直接すべての設定操作が可能
• エンクロージャ外部での操作・監視に適したパネル取付け設計
• 数値およびアナログ計表示に対応し、電力値のリアルタイム測定が可能
• 多言語インターフェース：繁体中国語、英語、日本語、スペイン語
• すべての故障メッセージに対して音声アラームを出力
• 内蔵レーダー検知により近接ユーザーを検出し自動で画面をウェイク

仕様
動作電圧：5Vdc
静止時消費電力：< 0.8W
表示解像度：480 × 320 ピクセル

標準付属品

• 保持クリップ：2個
• HU-100-TYPEC：1000mm USB Type-C ケーブル

オプション付属品

• HU-200-TYPEC：2000mm USB Type-C ケーブル

環境
動作温度：-20 ～ +50 °C
保管温度：-30 ～ +80 °C
相対湿度：最大 90%

物理仕様
外形寸法：112.0 (L) × 176.0 (W) × 34.7 (H) mm (4.41 × 6.93 × 1.37 inch)
切欠寸法：160.0 × 96.0 ±0.5 mm (6.22 × 3.78 ±0.02 inch)
重量：320 g ±2% (0.71 lb ±2%)

技術仕様

• 型番：ATSC403B
• 動作電圧：5Vdc
• 静止時消費電力：< 0.8W
• 表示：3.5インチカラーLCD、480 × 320 ピクセル
• 保護等級：IP65
• ユーザーインターフェース：多機能ロータリーノブ；多言語対応（繁体中国語、英語、日本語、スペイン語）
• 接続性：PTSコントローラへ2本のUSB Type-Cケーブルで接続
• 内蔵レーダーによる存在検知と自動ウェイク
• 故障メッセージ時の音声アラーム
• 標準付属品：保持クリップ2個、HU-100-TYPEC（1000mm）
• オプション：HU-200-TYPEC（2000mm）
• 動作温度：-20 ～ +50 °C；保管温度：-30 ～ +80 °C；相対湿度：最大 90%
• 寸法（L×W×H）：112.0 × 176.0 × 34.7 mm；切欠：160.0 × 96.0 ±0.5 mm；重量：320 g ±2%
