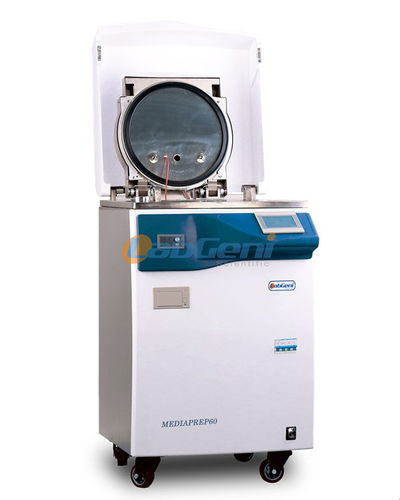

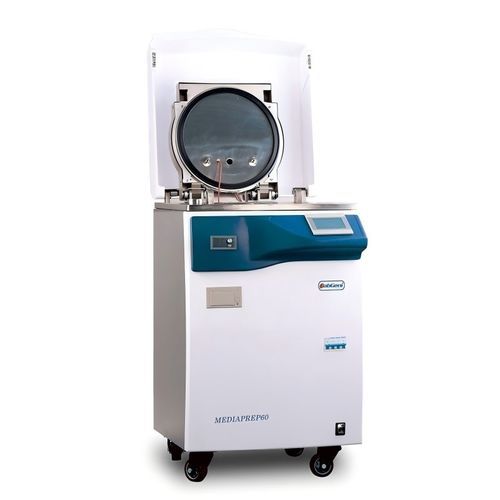

メディア準備装置 MEDIAPREP series

製品概要
実験室での培養用培地の調製および無菌分注用の自動培地調製装置。MEDIAPREP-45およびMEDIAPREP-60の2容量があり、プログラム可能な滅菌、加熱/冷却の制御、無菌添加物取扱いに対応しています。

主な機能と特徴

• 柔軟な動作モード：標準、チョコレート寒天（特殊な2段階工程）、ウォーターバス（30–80°Cで予溶解）、および器具用の滅菌モード。
• 高効率加熱と迅速冷却：高出力加熱要素（15 kW）とプレート式熱交換器により高速加熱と穏やかな制御冷却を実現し、キャビン圧力を維持して沸騰を防止します。
• 磁気攪拌（0–240 rpm可変）により均一な撹拌と凝縮防止を実現。
• 大口径の補助投入ポート（Ø32 mm）により抗生物質、血液、成長因子の無菌添加が可能。分注ポートは自動滅菌機能を備え、汚染リスクを低減します。
• データ記録：滅菌パラメータと動作状態を記録し、長期データ保存とトレーサビリティをサポートします。
• 安全機能：マルチセンサー監視、自動インターロック、温度/圧力の二重制御によるユニークな蓋ロック設計、過温保護、圧力容器の認証。

動作モード

• 標準モード：標準または高感度培地の調製。滅菌温度/時間および分注時間をプログラム可能。
• チョコレート寒天モード：滅菌後に投入ポート経由で栄養添加を行う2段階加熱/滅菌工程。
• ウォーターバスモード：滅菌前に30–80°Cで培地を予溶解。水ジャケット方式で器具内の液体を加熱できます。
• 滅菌モード：少量の試験管、フラスコ、その他器具の卓上滅菌器として使用可能。

培地の滅菌と信頼性
効率的な加熱/冷却と均一な撹拌により熱ストレスを最小限に抑え、成分を保持します。Pt-1000温度プローブとマイクロプロセッサ制御により再現性のある滅菌を実現。サイクル前の自動気密チェック、独立した温度/圧力検出器、過電圧保護および電子故障時の自動圧力開放を備えます。

簡易分注と統合
残留量を最小化し、ラボの作業効率を高めるよう設計。自動プレートディスペンサーや手動パーistalticポンプと接続可能で、プレート、フラスコ、ジャー等に対応。分注ホース（内径6 mm、厚さ2 mm）とポートは無菌添加および多様な分注要件に対応します。

安全

• 温度・圧力の二重制御による蓋ロック設計で誤開放を防止。
• 温度または圧力が安全閾値を超えると自動でロック。
• 過温保護（アラームおよび過大時の自動電源遮断）。
• 圧力容器認証済み。

滅菌データとログ
滅菌パラメータと稼働状態を記録する内蔵ログ機能により、トレーサビリティと長期データ保存をサポートします。

技術図および原理
水ジャケット加熱伝熱、チャンバー配置、投入/分注ポート、撹拌子および温度プローブの配置を示す運転図（図は省略）。

技術仕様

• モデルシリーズ: MEDIAPREP
• 利用可能モデル: MEDIAPREP-45, MEDIAPREP-60
• 積載容量: 45 L (MEDIAPREP-45), 60 L (MEDIAPREP-60)
• チャンバー容量: 62 L (45), 87 L (60)
• チャンバーサイズ (H×Ø 約): 400 × 480 mm (45), 400 × 685 mm (60)
• 内バケットサイズ: 380 × 440 mm (45), 380 × 640 mm (60)
• 滅菌温度範囲: 90–135 °C (設計温度 147 °C)
• 充填/分注温度範囲: 35–80 °C
• ウォーターバス温度: 0–100 °C
• 温度精度: 0.1 °C; 温度オフセット: 1 °C
• 時間設定精度: 1 分
• 最大使用圧力: 2.5 bar (設計圧力 3.5 bar)
• キャビティ内滅菌水: 脱イオン純水; 自動給水対応 (圧力 ≥ 1 bar); 高/低水位アラーム
• 冷却水インターフェース: 2 箇所, 内ネジ, 12 パゴダ継手径
• 循環水: 水道水, 圧力 ≥ 1 bar
• 排水インターフェース: 2 箇所, 内ネジ, 12 パゴダ継手径
• 滅菌器材質: ステンレス S31603
• 分注ポート: 2 個 (うち1個は無菌添加用に使用可能)
• 分注ホース: 内径 6 mm, 厚さ 2 mm
• 材料投入ポート径: 32 mm
• 攪拌: 磁気攪拌, 回転数可変 0–240 rpm
• 冷却システム: 急速冷却時にチャンバー圧力を維持する補助加圧水冷却
• 温度センサー: 調製チャンバー内に配置された柔軟な Pt-1000 プローブ
• 加熱出力: 15 kW
• 電源要件: 3×380–420 V, 50/60 Hz, 40 A
• 寸法 (H×L×W): 925 × 670 × 795 mm (MEDIAPREP-45); 1120 × 675 × 795 mm (MEDIAPREP-60)
• 正味重量: 約 160 kg (45), 180 kg (60)
