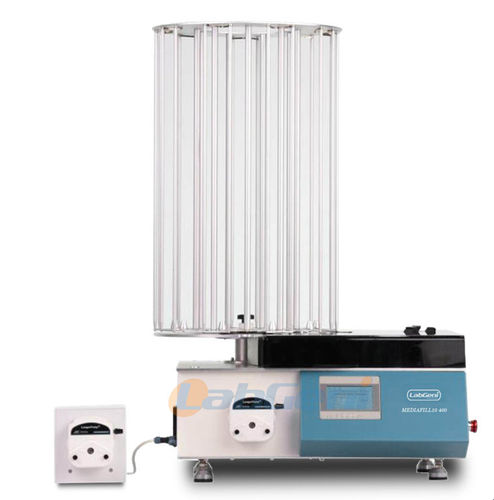

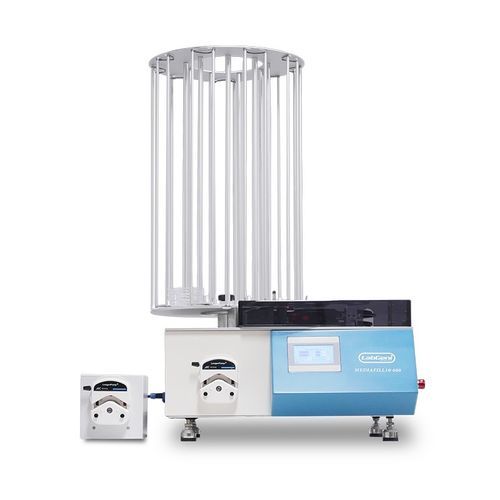

液体ディスペンサ MEDIAFILL10 series

培養地用自動PLC制御

概要MEDIAFILL10は、シャーレへの培地の無菌分注を行うコンパクトな自動分注システムです（標準90 mm、オプション60 mm対応）。1〜10 Lの滅菌済み培地を受け入れ、自動培地調整装置と統合して調製から分注までのラインを構築するよう設計されています。

主な特徴

• 90 mmおよび60 mmシャーレ対応（その他径はカスタム対応）
• デュアルポンプオプション。分注速度は最大800枚/時（MEDIAFILL10-400、デュアルポンプ時）
• デュアルポンプ構成により、血液と培地の同時分注（血液培養用）に対応可能
• Siemens PLC制御、Omron位置センサー搭載
• 大型タッチスクリーンHMIによる直感的操作
• 主要な自動培地調製装置メーカーとのインターフェース互換性

運転と自動化フルスクリーンのグラフィカルUIで全機能を操作・管理し、オペレータを手順に沿って案内します。皿の搬送はセンサーで監視され、皿径や積層形状に自動調整します。典型的な運用例：9 Lの培地を調製すれば、単一操作で最大540枚のシャーレに分注可能です。無菌分注には、作業領域にUV滅菌ランプの設置を推奨します。

主要部品の産地

• Siemens PLC (Germany)
• ソレノイドバルブ (Italy)
• 撹拌モーター (Spain or Japan)
• 圧力センサー (Switzerland)
• 撹拌棒 (Japan)
• 循環ポンプ (USA)

技術仕様（要約）型式：MEDIAFILL10 200 / MEDIAFILL10 400
分注ホース：25#または17#；流量：0.2–1120 ml/min（25#）、0.3–1780 ml/min（17#）
分注精度：1%（20 ml時、校正プログラム使用時）
デュアルポンプシステム：オプション（血液培養用途）
分注速度：MEDIAFILL10 200 = 400 pcs/h；MEDIAFILL10 400 = 800 pcs/h（デュアルポンプ時）
シャーレ収容数：200型 標準25枚/グリッド×9グリッド（最大175枚・90 mm）；400型 標準40枚/グリッド×9グリッド（最大280枚・90 mm）；60 mmホルダはオプション
プレート層数：200型 3層（90 mm）、60 mmオプション；400型 6層（90 mm）、60 mmオプション
シェーキング機能：MEDIAFILL10 400 = 有（培地の分布改善）；MEDIAFILL10 200 = 該当なし
半導体冷却モジュール：オプション（MEDIAFILL10 400）
印字モジュール：オプション（MEDIAFILL10 400）生産日/使用期限/ロットをシャーレに印字可能
UVランプ：254 nm、11 W、寿命約13,000 時間；別室殺菌、交換リマインダー付き
制御：タッチスクリーンHMI、Siemens PLC
清掃：皿および回転プレートは取り外し可能で清掃・消毒対応
アラーム：故障時アラーム機能
寸法（H×W×D）：260 × 520 × 770 mm；正味重量：40 kg
