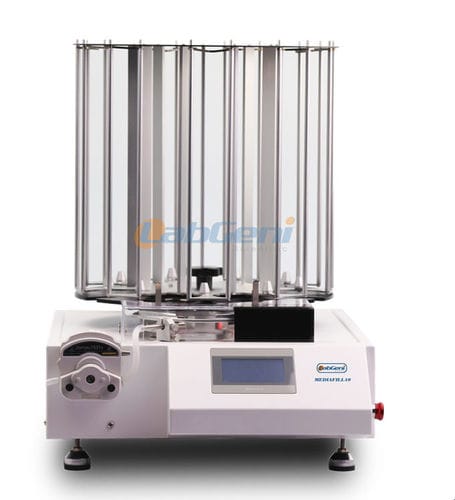

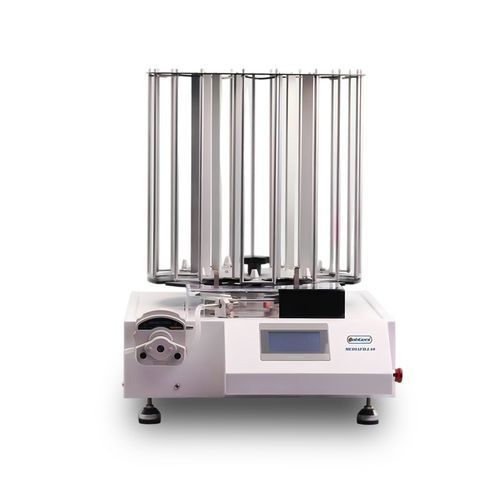

液体ディスペンサ MEDIAFILL10-200

自動PLC制御コンピュータ制御

簡単な説明

• Ø90 mmおよびØ60 mmのペトリ皿に対応；その他径はカスタム可能
• 分注速度 最大400枚/時（MEDIAFILL10-400、20 ml、Ø90 mm）
• Siemens PLC制御、Omron位置センサ搭載
• タッチスクリーンGUIによるパラメータ設定と操作
• 任意メーカーの自動培地製造装置と連携可能；1〜10 Lの分注をサポート

概要
MEDIAFILL10シリーズは、ペトリ皿への無菌分注を目的としたベンチトップ型自動培地分注装置です。柔軟な分注モードと省スペース設計により、分注エリアを管理しつつ作業の自動化を実現します。培地製造装置と組み合わせることで、1〜10 Lの滅菌培地を処理し、プログラム設定により連続して無人で分注を行えます。

操作と特徴

• 直感的操作：全画面GUIがパラメータと手順を平易な表示で提供し、導入と操作の負担を軽減
• 信頼性の高い自動化：機械式皿搬送とセンサ監視で、一般的な皿の径・形状差を自動補正
• 高スループット：9 Lの培地準備後、ワンボタン操作で数百枚の皿を分注可能（例：540枚）
• オプション：血液培養用のデュアルポンプ、均一分布のための撹拌機能、温度管理用半導体冷却、日付/ロット印字モジュールなど

主要部品の産地

• Siemens PLC（ドイツ）
• ソレノイドバルブ（イタリア）
• 撹拌モータ（スペインまたは日本）
• 圧力センサ（スイス）
• 撹拌バー（日本）
• 循環ポンプ（米国）
• 位置センサ：Omron（日本）

技術仕様（概要）
モデル：MEDIAFILL10-200（HMD-10 200）および MEDIAFILL10-400（HMD-10 400）
分注ホース：25#または17#；流量 25#：0.2–1120 ml/min、17#：0.3–1780 ml/min
分注精度：約1%（20 ml、校正時）
デュアルポンプ：オプション（血液培養皿に推奨）
分注速度：200 枚/時（MEDIAFILL10-200、20 ml、Ø90 mm）— 400 枚/時（MEDIAFILL10-400、20 ml、Ø90 mm）
皿ホルダー容量：MEDIAFILL10-200：25枚/グリッド、9グリッド、最大175枚（Ø90 mm）；MEDIAFILL10-400：40枚/グリッド、9グリッド、最大280枚（Ø90 mm）；Ø60 mmホルダーはオプション
分注層：3層（Ø90 mm）、Ø60 mmオプション — 大型モデル：6層、Ø60 mmオプション
撹拌：200は非対応、400は対応（分布均一化）
半導体冷却モジュール：MEDIAFILL10-400でオプション
印字モジュール：MEDIAFILL10-400でオプション（製造日/有効期限/ロット印字）
UVランプ：254 nm、11 W、寿命約13,000時間；分注エリアの消毒、交換リマインダー機能あり
制御：大型タッチスクリーンによる直感的パラメータ設定
清掃・消毒：皿および回転プレートは着脱可能で清掃・滅菌可能
アラーム：故障・工程アラームを搭載
外形寸法（H x W x D）：260 x 520 x 770 mm
重量（正味）：40 kg

注意
分注エリアは無菌状態を維持するために紫外線滅菌ランプを備える必要があります。培地製造装置と連携することで1〜10リットルの分注が可能となり、小規模ラボのワークフローに適合します。

仕様 / 技術データ

• モデル：MEDIAFILL10-200（MEDIAFILL10-400もあり）
• 分注速度：最大400枚/時（MEDIAFILL10-400、20 ml、Ø90 mm）
• 分注精度：約1%（20 ml、校正時）
• ホースオプションと流量：25#（0.2–1120 ml/min）または17#（0.3–1780 ml/min）
• 皿容量：1サイクルあたり最大175枚（MEDIAFILL10-200）または280枚（MEDIAFILL10-400）Ø90 mm
• 制御：Siemens PLC、大型タッチスクリーンGUI
• 主要センサ/部品：Omron位置センサ、ソレノイドバルブ、圧力センサ、撹拌モータ、循環ポンプ
• UV滅菌：254 nmランプ（11 W）長寿命・交換リマインダー
• オプションモジュール：デュアルポンプ、撹拌、半導体冷却、印字モジュール
• 外形寸法：260 x 520 x 770 mm（H x W x D）
• 重量：40 kg
