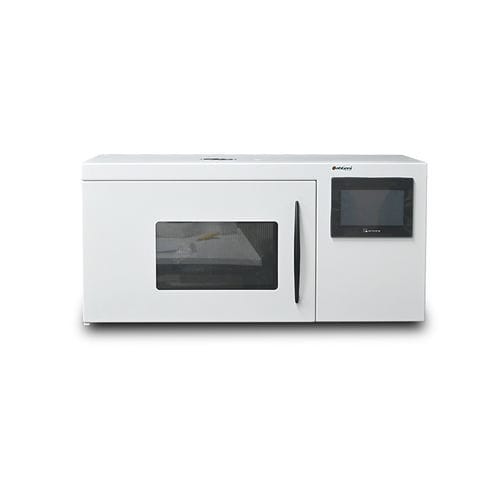

固体-液体絞り機 UE-ML1000

実験用

製品概要
UE-ML1000（UE-IIDM）は、ラボおよび小規模生産向けの超音波–マイクロ波複合抽出システムです。モードは超音波単独、マイクロ波単独、または超音波とマイクロ波の併用を選択可能で、赤外線（光波）、UV、磁気撹拌のオプションも備えます。浸漬型超音波キャビテーションと高エネルギー光波／マイクロ波効果を組み合わせ、抽出効率を高めつつ焦げを抑え、試料の保護を図ります。

主要ポイント

• 選択可能な組合せ：マイクロ波、超音波、光（赤外線）、紫外線、磁気撹拌
• 試料と直接接触する浸漬型超音波トランスデューサにより音響エネルギー伝達を最大化
• フルカラータッチスクリーンHMIとPLCによるプログラム制御で再現性の高い処理が可能
• 非接触赤外温度測定と複数の安全保護（マグネトロン温度保護、扉スイッチ保護等）

製品パラメータ
型式：UE-ML1000（UE-IIDM）
機能組合せ：マイクロ波、超音波、光（IR）、UV、磁気撹拌の任意組合せ選択可
マイクロ波出力：1000 W（1%–100% 可変）
マイクロ波周波数：2450 MHz
動作時間：0–999 s
マイクロ波モード：パルス/連続加熱
光（IR）出力/範囲：0–800 W；動作時間 0–999 s
UV出力/波長：50 W / 365 nm
超音波ホーン直径：Φ6 mm
超音波出力/周波数：10–1000 W；20–25 kHz
超音波方式：試料と直接接触する浸漬トランスデューサで高音響伝達効率
磁気撹拌：50–300 rpm
プログラム制御：最大200プログラム登録可能（時間、マイクロ波、光、超音波、UV on/off 設定可）
温度制御：非接触赤外測定；範囲 RT–300 °C（±1 °C）
機械制御：フルカラータッチスクリーンHMI；PLC制御
ユーザーレベル：ユーザー／管理者パスワード
リアクタ監視：試料反応状況のリアルタイム観察窓あり
LED照明：24 W / 6200 K
ネットワーク端子：RJ45
サンプル容量：20–1000 mL（標準 500 mL または 1000 mL；他サイズ オプション）
保護機能：マグネトロン温度保護、扉スイッチ、複数の安全チェーン装置
材質：ステンレス製内槽
キャビティ容量：25 L
総消費電力：約 3000 W
電源：AC 220 V ±10% / 50 Hz
マイクロ波漏洩：国内基準に適合

特長

• 超音波キャビテーションとマイクロ波/IR加熱を組合せ、抽出を促進し回収率を向上
• 浸漬型超音波トランスデューサにより試料への音響伝達がほぼ100%に近い
• 用途に応じて超音波単独、マイクロ波単独、併用の柔軟な運転モード
• プログラム可能なレシピ：最大200プリセットで処理の再現性を確保
• リアルタイム監視と非接触温度制御で試料の劣化を低減
• 複数の安全保護と産業グレードの構造で安定稼働

技術仕様

• 型式：UE-ML1000（UE-IIDM）
• マイクロ波：1000 W（1–100%）、2450 MHz
• 超音波：10–1000 W、20–25 kHz、ホーン Φ6 mm
• 光（IR）：0–800 W；UV：50 W / 365 nm
• サンプル容量：20–1000 mL（標準 500/1000 mL）
• キャビティ容量：25 L
• 電源：AC 220 V ±10% / 50 Hz；総消費 ≈ 3000 W
• 制御：カラータッチスクリーン HMI + PLC；200レシピ登録可
• 温度：非接触 IR、RT–300 °C（±1 °C）
• 磁気撹拌：50–300 rpm
• インターフェース：RJ45；リアルタイム監視
• 構造：ステンレス内槽
• 安全：マグネトロン保護、扉スイッチ、複数の安全チェーン
