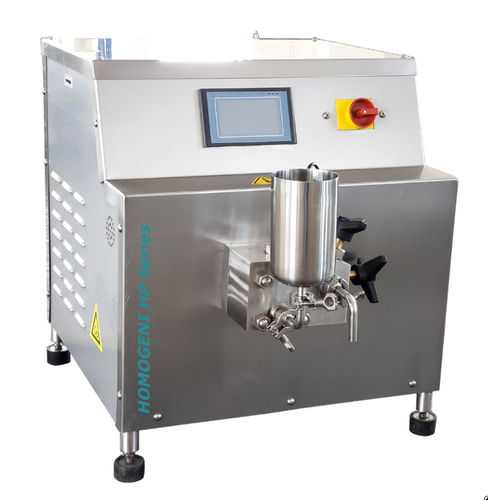

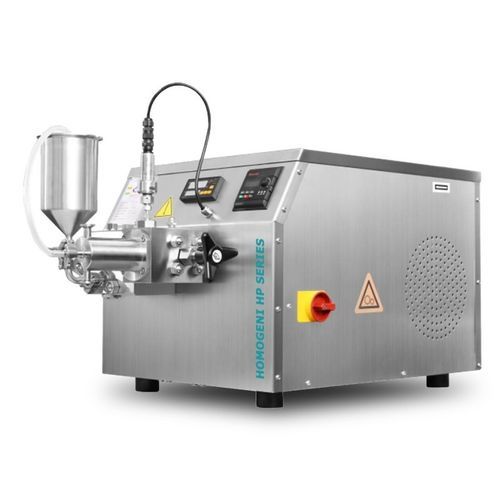

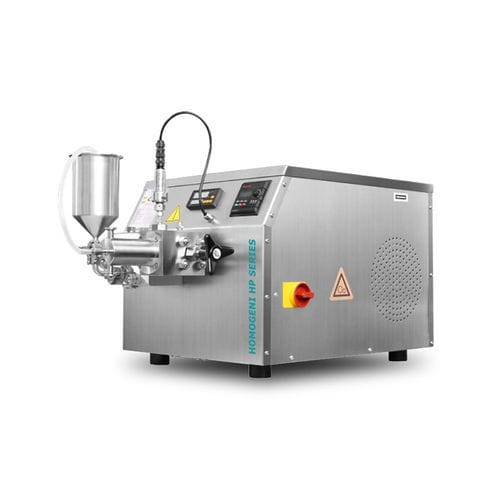

動的ホモジナイザー HOMOGENI HP55S

連続フロー液体用食品産業用

概要
HOMOGENI HP55Sは往復式ピストンと精密バルブ群を用いた超高圧ホモジナイザーです。製品は狭いギャップを高速（約1000–1500 m/s）で通過し、キャビテーション、衝撃、せん断の作用により粒子径を100 nm未満に均一化し、細胞破砕率は95％以上を達成します。2006/42/CE準拠で製造され、専用工具セットと標準準備キットが付属します。

特長

• 分割式ポンプボディで分解・洗浄が容易
• GMP志向の衛生設計；オンラインでのSIP/CIPに対応
• 超高圧設計—適用モデルで最大2000 barまで
• 2段階ホモジナイジングバルブ；Z型またはV型マイクロジェットバルブを選択可能
• バルブ部品は任意組合せ可能：合金、セラミック、ダイヤモンド
• デジタル圧力表示（1 bar刻み、衛生ダイヤフラムセンサー）
• PLCタッチスクリーン制御；データの監視・コピー・保存が可能
• 前後温度のオンライン表示と故障アラーム表示
• 接液材料（最小）：SUS316L / SUS2205 / SUS2507
• ソフトスタート機能付きインバータ制御
• 材料を消費せずに流量調整可能；オンライン排出で残留ゼロ
• 高出力モータと強化された動力部で高圧下でも安定動作
• 排気のない給餌バルブ設計で直接給餌可能
• 高価原料の研究開発に適した残留物最小設計
• 本体特許設計；ISO9001およびCE機械安全認証取得

適用範囲
食品系ラボ向けに設計され、食品、飲料、乳製品、化粧品および関連産業の実験・開発用途に適しています。

基本パラメータ
型式：HOMOGENI HP55S
処理対象：食品、飲料、健康関連製品、化粧品等
処理粘度：<10000 cPs
最大給液粒子径：<500 µm
最大給液温度：<90 °C
試料温度制御：6 °C – 15 °C
処理量：35–55 L/h
最小バッチ量：100 ml
ホモジナイズ段数：2段
動作圧力（典型オプション）：800 bar（機種により異なり、一部で最大2000 bar）
圧力表示：衛生ダイヤフラムデジタルセンサー、1 bar精度
主電動機：3 kW（ABB オプション）, クラスF, IP55
電圧/周波数：220 V, 50 Hz（単相、地域により構成可）
制御回路：24 V
衛生基準：Tri‑Clamp接続を備えた衛生設計
ピストン：2本、セラミック
潤滑：日常的な潤滑を必要としない設計（保守性向上）
内部冷却：ファン
最大洗浄温度：<90 °C
最大滅菌温度：<145 °C
洗浄/滅菌時間：30分
洗浄/滅菌時の水消費量：55 L/h
環境条件：周囲温度 3–40 °C、湿度 ≤90 %
認証：CE 機械安全、ISO9001
外形寸法（W×D×H）：685 × 615 × 755 mm

主要構成部品の説明
高圧モジュール：SAF 2205 高密度鍛造デュプレックスステンレス鋼
ピストン：DOCERAM ジルコニアセラミック（99.99%）、0.2 µmまで研磨
ホモジナイジングバルブジャケット：SUS316L
バルブ部品：Stellite合金（代替：セラミック、ダイヤモンド）
吸入口バルブシート：Stellite合金
圧力計：高精度衛生ダイヤフラム圧力センサー
ピストンシール：GEHR 高密度複合シール
伝動ベルト：GATES駆動システム
圧力調整ハンドル：ELISA 人間工学ハンドル（イタリア製）
安全排出弁：内蔵安全弁
軸受：SKF / INA システム
モータ：ABB 三相モータ（地域/構成により選択可）
コントローラ：Delta タッチスクリーン + MOELLER 過負荷保護
クランクシャフト：高強度ダクタイル鋳鉄、複数回焼入れ処理
潤滑システム：強制潤滑、Castrol潤滑油使用
フレーム：SUS304、着脱式パネル

構成

• 標準：HOMOGENI HP55S 本体、デジタル圧力センサー、標準給餌カップ、工具セット、標準準備キット、取扱CD
• オプション：冷水循環装置

仕様

• シリーズ / 型式：HOMOGENI HP55S
• 典型動作圧力：最大800 bar（機種により異なる；上位バリアントあり）
• 処理量：35–55 L/h
• 最小ロット：100 ml
• 接液材料：SUS316L / SUS2205 / SUS2507
• バルブ材料：Stellite合金 / セラミック / ダイヤモンド
• モータ：3 kW（仕様）；ABB オプションあり
• 衛生：GMP設計；SIP/CIP 対応；Tri‑Clamp接続
• 認証：ISO9001、CE 機械安全
