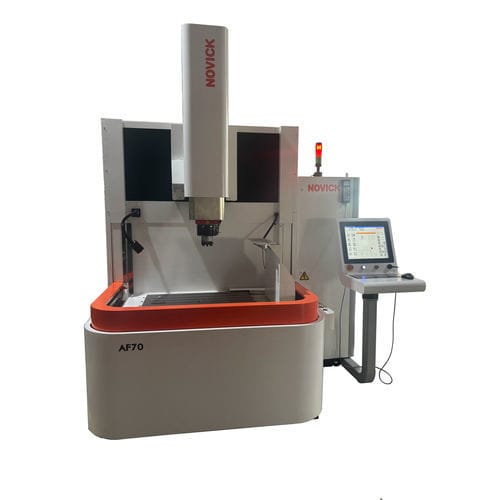

形彫放電加工装置 AF70

CNC高精度高速

製品説明
AF(A)シリーズ精密CNC形彫り放電加工機 AF70(A) は、グラフィカルな操作システムを採用し、電気・機械系に改良を加えた次世代のアップグレード機です。これにより加工速度の向上、電極消耗の低減、鏡面仕上げの改善が図られています。機械はリモート操作センターと17インチ液晶タッチスクリーンを装備し、操作性が向上しています。用途は金型業界、部品、航空宇宙、特殊材料などの高精度加工です。

カテゴリ
形彫り放電加工（EDM）ソリューション

技術仕様（主要項目）
項目 | 単位 | AF70(A)
機械外形寸法 | mm | 2100×2660×2720
機械重量 | kg | 4600
扉開閉方式 | | 片開き扉 / リフト＆スライド扉
作業台寸法 | mm | 800×600
Z軸端面〜作業台面距離 | mm | 260–660
軸移動 X/Y/Z | mm | 700×400×400
電極最大重量 | kg | 100（内蔵C軸オプション：最大15）
ワーク最大重量 | kg | 2000
ワーク最大寸法 | mm | 1100×700×450
X/Y/Z 手動速度 | m/min | 4段可変、最大4
X/Y/Z ソフトウェアピッチ補正 | mm | 5
X/Y/Z ガイド方式 | | 直線ローリングガイド
最小浸漬角 / 分解能 | μm | 浸漬最小 30 / 分解能 1 μm（仕様依存）
制御系 | | 工業用PCベース、Windows 10
電子記憶 | | SSD > 32 GB
入力方式 | | MDI、USB、LAN
表示器 | | 17" 液晶タッチスクリーン
制御軸 | | X/Y/Z/C
補間方式 | | 直線 / 円弧
平行移動タイプ / モード | | 自動平行移動 / サーボ平行移動；円 / 四角 / ベクトル / 多角形
標準電源 | | 3×380V 50/60Hz 10 KVA
最大加工電流 | A | 50（オプション 100 A）
加工条件保存容量 | | 1000件
最大加工速度 | m³/min | 380±10%（50A） / 550±10%（100A）
最適表面粗さ | μm | Ra ≤ 0.1（赤銅電極、電極面積 ≤300 mm²、ワーク材 S136 鏡面鋼）

オプション装備

• 加工電流拡張モジュール：100 A
• ACサーボシステム：Panasonic
• 内蔵C軸（電極最大重量 15 kg）
• HEIDENHAIN 直線光学エンコーダ 0.25 μm（ACサーボ選択時）
• AEC 電極交換装置：AF70 — 5工具タレット
• カスタマイズ：機械構成、性能、特殊機能、カラー

主な特長 / 仕様

• 金型、部品、航空宇宙、特殊材料向けの精密CNC形彫り放電加工機
• 工業用PC（Windows 10）ベースの制御、SSD >32 GB、MDI/USB/LAN 入力対応
• 17" タッチスクリーンとリモート操作センターを備え、多彩な機能キーを搭載
• 軸移動 X/Y/Z：700×400×400 mm、作業台：800×600 mm、ワーク最大 1100×700×450 mm、最大重量 2000 kg
• 電極最大重量 100 kg（C軸オプション 15 kg）
• 標準電源 3×380V 50/60Hz 10 KVA、加工電流 50 A（100 A オプション）、加工条件保存 1000 件
• 高精度エンコーダやサーボシステムのオプションで精度と表面品質を向上可能
