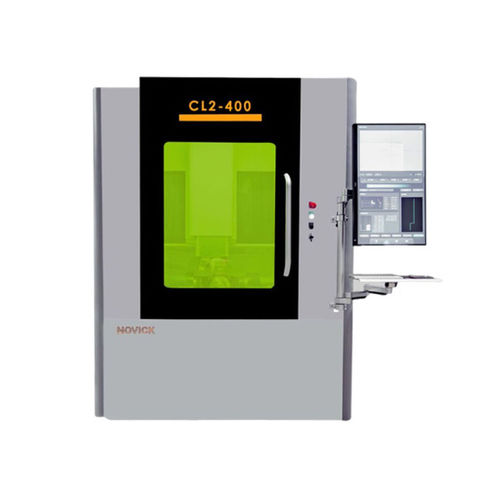

レーザー切断・彫刻機 CL2-400

ファイバーレーザー木材用CNC

製品概要
CL2-400は精密CNCレーザー工具加工機の第2世代モデルで、プロ用のPCD工具加工に対応します。高硬度、高耐摩耗性、高熱伝導のPCD工具を効率的かつ高精度に切断できます。自動車用工具や木工業向けのPCD工具加工に適しています。社内開発の5軸連動制御システムとファイバーレーザーにより、あらゆる角度や複雑形状の切断が可能です。全閉鎖構造、防塵集塵、操作の簡便性など安全性と環境配慮も備えています。

カテゴリ
レーザー機シリーズ

キーワード

• レーザー
• 5軸工具レーザー機
• 5軸レーザー機

機械仕様（表）
機械項目 | 単位 | CL2-400
全外形寸法（電気キャビネット含む） | mm | 1700 X 1800 X 2290
機械総重量（電気キャビネット含む） | kg | 3500
X，Y，Z軸移動量 | mm | 300 × 400 × 300
A軸回転角 | | -210°/ 40°
B軸回転角 | | ±360°
レーザー種別 | | ファイバーレーザー
レーザー出力 | W | 100
補助ガス | | 圧縮空気
加工方式 | | 走査切断
最大工具重量 | kg | 30
最大工具寸法、加工幅 | mm | ø280 × 300
工具チャック | | D32 直コレット；クランプ範囲 ø3 × 32 mm
標準電源 | | AC3x380V
定格負荷電流 | A | 10
X,Y,Z軸 双方向位置決め精度 | mm | ±0.003
X,Y,Z軸 片方向繰り返し位置決め精度 | mm | ±0.001

特徴 / 技術仕様

• 型式：CL2-400
• 5軸連動制御により任意角度・任意形状の切断が可能
• ファイバーレーザー、出力100 W
• 加工方式：走査切断
• 作業範囲（X×Y×Z）：300 × 400 × 300 mm
• 最大工具直径×長さ（加工幅）：ø280 × 300 mm
• 最大工具重量：30 kg
• 工具チャック：D32直コレット、クランプ範囲 ø3 × 32 mm
• 全外形寸法（電気キャビネット含む）：1700 × 1800 × 2290 mm
• 機械総重量（電気キャビネット含む）：3500 kg
• B軸回転：±360°；A軸回転：-210° / 40°
• 位置決め精度（双方向）：±0.003 mm；片方向繰返し精度：±0.001 mm
• 補助ガス：圧縮空気
• 標準電源：AC 3x380V；定格負荷電流：10 A
• 安全対策：全閉構造、集塵装置；操作は簡便で環境基準に適合
