X軸移動距離: 400, 600, 800 mm
Y軸移動距離: 300, 400, 600 mm
Z軸移動距離: 310, 510, 220, 425 mm
... 遊び心のある、透明性の高い、効率的で信頼性の高いプロセスで、期待通りの加工結果を実現します。 MV-Sシリーズは、厳しい公差と低消費電力の組み合わせで高速切断を実現します。非接触チューブラー駆動と最新技術により、ワイヤーと消費電力を最適化します。そのため、これらの機械は年々経済的な利益をもたらします。さらに、「インテリジェントAT」ワイヤースレッディングにより、信頼性の高いマンフリーオペレーションに最適です。 一般的な精度は≥ 3 µm、粗さはRa 0.3 µmで、以下の生産分野で使用できます： - ...
X軸移動距離: 650 mm
Y軸移動距離: 450 mm
Z軸移動距離: 420 mm
... 概要
Makino UX6i は、工具鋼や複雑な部品の高精度加工向けに設計されたワイヤー放電加工機です。高周波のHFGジェネレーターを低電流で運用することで、加工速度を向上させつつ表面粗さを改善し、最終的に最も細かい仕上げが不要な場合でもサイクルタイムを短縮します。例：50 mm（2.0"）のH13パンチを目標仕上げ10 µin Ra（0.25 µm Ra）で加工したところ、4パス加工で加工時間が5%短縮され、仕上げは8 µin Ra（0.20 µm Ra）となりました。
UXiシリーズの特長
内部ラジエータ冷却システムと±0.1ºCの温度精度を持つ高精度チラーにより熱安定性を確保します。UXiは平面精度を高めたワークテーブルと、シールプレートを潤滑・清浄に保つ自動シールプレートシャワーも備えます。ACサーボモータ駆動のテンションシステムにより駆動されるHyper ...
MAKINO Milling Machine
X軸移動距離: 1,100 mm
Y軸移動距離: 800 mm
Z軸移動距離: 500 mm
... モデルHPS-1680II
X/Y/Z ストローク1100 / 800 / 500mm
加工油槽寸法L×W×H2628×1521×700mm
ワークテーブル寸法L×W1700×1000mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離600-1100mm
最大電極荷重220KG
最大テーブル積載荷重6000KG
総機械重量油槽含む12500KG
機械外形寸法L×W×H3600×3800×3850mm
位置決め精度5μm
繰り返し位置決め精度2μm
...
SXKH GLOBAL
X軸移動距離: 1,400 mm
Y軸移動距離: 800 mm
Z軸移動距離: 600 mm
... モデルHPS-2110II
X/Y/Z ストローク1400 / 800 / 600mm
加工油槽寸法L×W×H3200×1650×740mm
ワークテーブル寸法L×W2500×1200mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離600-1200mm
最大電極荷重300KG
最大テーブル積載荷重7000KG
総機械重量油槽含む17000KG
機械外形寸法L×W×H3900×4500×4400mm
位置決め精度5μm
繰り返し位置決め精度2μm
...
SXKH GLOBAL
X軸移動距離: 2,600 mm
Y軸移動距離: 900 mm
Z軸移動距離: 650 mm
... モデルHPS-3510II
X/Y/Z ストローク2600 / 900 / 650mm
加工油槽寸法L×W×H4500×1800×700mm
ワークテーブル寸法L×W3500×1200mm
高光沢ミラー回路最高表面粗さRa 0.1
最大加工速度750mm³/min
最大加工電流75Aオプション100A
最小電極消耗率0.1%
電極ヘッドテーブル間距離650-1300mm
最大電極荷重300KG
最大テーブル積載荷重15000KG
総機械重量油槽含む26000KG
機械外形寸法L×W×H5200×4500×4400mm
位置決め精度5μm
繰り返し位置決め精度2μm
...
SXKH GLOBAL
X軸移動距離: 1,500 mm
Y軸移動距離: 700, 1,000 mm
Z軸移動距離: 650, 800 mm
... - 黒鉛を配合した安定化した細粒鋳鉄で構成された高剛性機械構造により、最大25.000kgまでのワークが可能。 - 高慣性モーメント（約12,000 kg/cm2）を持つ電極の浸食に安定性をもたらす強化されたC軸。 - 分解能0.1 µmのリニアスケールによる直接位置測定。 - 独自の技術革新。他の市場より30％強力なジェネレーターは、最大400Aの強度に達することが可能。 - ONA IRIS機は、最大8軸の同時補間と作業領域全体の体積補正を行う非常に強力な制御を備えています。 ...
ONA ELECTROEROSION S.A.
X軸移動距離: 2,000 mm
Y軸移動距離: 750, 1,000 mm
Z軸移動距離: 650, 800 mm
... - 黒鉛を配合した安定化した細粒鋳鉄で構成された高剛性機械構造により、最大25.000kgまでのワークピースに対応。 - 高慣性モーメント（約12,000 kg/cm2）を持つ電極の浸食に安定性をもたらす強化されたC軸。 - 分解能0.1 µmのリニアスケールによる直接位置測定。 - 独自の技術革新。他の市場より30％強力なジェネレーターは、最大400Aの強度に達することが可能。 - ONA IRIS機は、最大8軸の同時補間と作業領域全体の体積補正を行う非常に強力な制御を備えています。 ...
ONA ELECTROEROSION S.A.
X軸移動距離: 2,000 mm
Y軸移動距離: 1,200 mm
Z軸移動距離: 800 mm
... - 黒鉛を配合した安定化した細粒鋳鉄で構成された高剛性機械構造により、最大25.000kgまでのワークが可能。 - 高慣性モーメント（約12,000 kg/cm2）を持つ電極の浸食に安定性をもたらす強化されたC軸。 - 分解能0.1 µmのリニアスケールによる直接位置測定。 - 独自の技術革新。他の市場より30％強力なジェネレーターは、最大400Aの強度に達することが可能。 - ONA IRIS機は、最大8軸の同時補間と作業領域全体の体積補正を備えた非常に強力な制御を備えています。 ...
ONA ELECTROEROSION S.A.
X軸移動距離: 200 mm
Y軸移動距離: 120 mm
Z軸移動距離: 200 mm
... ねじレス駆動・高剛性構造および最新制御技術により 超精密加工を進化させた超精密形彫り放電加工機のベストセラーモデル 特長 ねじレス駆動+高剛性構造 ねじレス駆動は、リニアモータ及びリニアスケールを使用した、高速・高応答性能を半永久的に維持する理想的な駆動方式です。さらに、高剛性構造や小型精密ヘッドなど、最新技術を詰め込んだ小型超精密形彫り放電加工機です。 高速・高品位仕上げSVC回路 標準搭載の「SVC回路」は仕上げ領域での加工速度を2-4倍（当社従来比）速くし、均一な放電パルスを極間に供給します。加工面積に対する最良面粗さが格段に向上し、高品位梨地面の高速加工を可能とします。 3面自動上下式加工タンク ...
Sodick
X軸移動距離: 550 mm
Y軸移動距離: 850 mm
Z軸移動距離: 450 mm

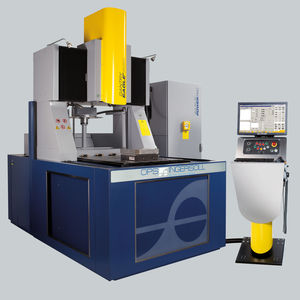

... GANTRY EAGLE 800は、広い作業領域と小さな設置面積に加え、信じられないようなパフォーマンスを実現します。中型および大型ワークの加工において、決定的な競争力を発揮します。 ...
OPS-INGERSOLL Funkenerosion GmbH
X軸移動距離: 800 mm
Y軸移動距離: 600 mm
Z軸移動距離: 500 mm
... 簡単な説明
放電加工機 (EDM) ED800C CE、X/Y移動量 800 × 600 mm、Z移動量 500 mm、テーブル 1250 × 750 mm、最大ワーク 1700 × 1000 mm、機械重量 5300 kg。
概要
- 中〜大型の金型・ダイ加工向けに設計されたコンパクトな放電加工機で、広い作業台と大きなワーク容量を備えます。
仕様（詳細）
X/Y travel: 800 ...
X軸移動距離: 400 mm - 500 mm
Y軸移動距離: 250 mm - 320 mm
... 概要
D7132はD71シリーズの3軸CNC放電加工（ダイシンキング）機です。D71シリーズの処理能力を拡張し、より大きな作業台と重いワーク支持を提供しながら、高精度制御と多段EDM機能を維持します。本機は金型コア、鋼インサート、重負荷の治工具部品に対応するよう設計されており、寸法精度と表面仕上げの一貫性を実現します。
基本製品データ
- 作業台寸法：400×250 mm（モデル詳細に記載）
- ワークタンク寸法：1030×520×320
