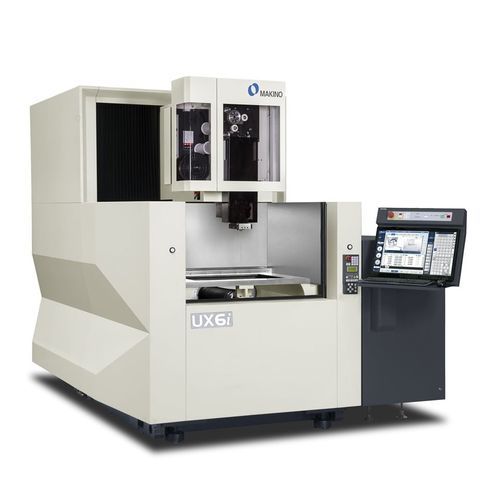

ワイヤー式放電加工装置 UX6i

ワイヤー式ワイヤー式高精度

概要
Makino UX6i は、工具鋼や複雑な部品の高精度加工向けに設計されたワイヤー放電加工機です。高周波のHFGジェネレーターを低電流で運用することで、加工速度を向上させつつ表面粗さを改善し、最終的に最も細かい仕上げが不要な場合でもサイクルタイムを短縮します。例：50 mm（2.0"）のH13パンチを目標仕上げ10 µin Ra（0.25 µm Ra）で加工したところ、4パス加工で加工時間が5%短縮され、仕上げは8 µin Ra（0.20 µm Ra）となりました。

UXiシリーズの特長
内部ラジエータ冷却システムと±0.1ºCの温度精度を持つ高精度チラーにより熱安定性を確保します。UXiは平面精度を高めたワークテーブルと、シールプレートを潤滑・清浄に保つ自動シールプレートシャワーも備えます。ACサーボモータ駆動のテンションシステムにより駆動されるHyper Drive Extremeワイヤーガイドシステムは、広いワイヤー張力設定範囲と動的コーナー制御を提供し、複雑な切削でも直進性、寸法、形状、コーナー精度を向上させます。通線およびリカバリ機能には、中断された部品や中空部品、非常に小さな開始穴に対応するジェットレス通線、ワイヤーを整直するためのアニーリングを用いた強化オートワイヤー通線、およびワイヤー切断後のギャップでの通線が可能な機能が含まれ、回復処理時間を短縮します。

技術仕様（メートル法）
テーブル：4面 910 x 710 mm
X: 650 mm Y: 450 mm Z: 420 mm
U軸: ±75 mm
V軸: ±75 mm
最大ワークサイズ：1000 x 800 x 400 mm（高さ）
最大ワーク重量：1,500 kg
タンクサイズ：1,070 mm x 880 mm
使用可能ワイヤー径：0.100 mm、0.150 mm、0.200 mm、0.250 mm、0.300 mm ø

技術仕様（インチ）
テーブル：4面 35.8" x 28.0"
X: 25.6" Y: 17.7" Z: 16.5"
U軸: ±3.0"
V軸: ±3.0"
最大ワークサイズ：39.4" x 31.5" x 15.8"（高さ）
最大ワーク重量：3,307 lb
タンクサイズ：1,070 mm x 880 mm（メートル法記載と同じ）
使用可能ワイヤー径：0.004"、0.006"、0.008"、0.010"、0.012" ø

技術仕様

• 型式：UX6i
• メーカー：Makino
• テーブル（メートル法）：4面 910 x 710 mm — X 650 mm、Y 450 mm、Z 420 mm
• テーブル（インチ）：4面 35.8" x 28.0" — X 25.6"、Y 17.7"、Z 16.5"
• U軸移動量：±75 mm（±3.0"）
• V軸移動量：±75 mm（±3.0"）
• 最大ワークサイズ：1000 x 800 x 400 mm（39.4" x 31.5" x 15.8"）
• 最大ワーク重量：1,500 kg（3,307 lb）
• タンクサイズ：1,070 mm x 880 mm（42.12" x 34.64"）
• 使用可能ワイヤー径：0.100、0.150、0.200、0.250、0.300 mm（0.004"、0.006"、0.008"、0.010"、0.012"）
• HFGジェネレーター改良：高周波・低電流により表面仕上げを改善し加工時間を短縮（例：5%短縮、H13で8 µin Ra / 0.20 µm Raを達成）
• 熱制御：内部ラジエータ＋高精度チラーで±0.1ºCを維持
• ワークテーブル：平面精度の向上
• 通線：ジェットレス通線、アニーリングを用いた強化オート通線、切断後のギャップでの通線能力
• ワイヤーガイド：Hyper Drive Extreme Wire Guide System（ACモータテンション、動的コーナー制御）
