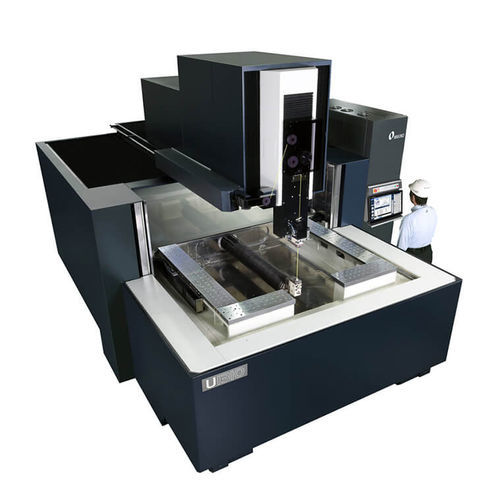

ワイヤー式放電加工装置 U1310

ワイヤー式高精度高速

概要 Makino U1310 は、非常に大きなワークエンベロープで高精度・高能率加工を実現するワイヤ放電加工機です。全ストロークで±3 µmの位置決め精度を確保し、Makino H.E.A.T. 技術によりワイヤ消費量を低減し、優れた加工直線性を実現します。定置式テーブルは最大6,000 kgのワークを支持します。Split Precision V-Guide による信頼性の高い自動ワイヤ挿通をフルZストローク（620 mm）で実現し、3面プログラム可能なドロップタンクにより搬送や自動化統合が容易です。

特長

• 高い位置決め精度：全ストロークで ±3 µm (±0.0001”)
• Makino H.E.A.T. による低ワイヤ消費と優れたワーク直線性
• 定置式テーブルは最大6,000 kg（13,228 lbs.）の重ワークを支持
• フルZストローク高さ（620 mm / 24.4”）での信頼性の高い自動ワイヤ挿通
• Split Precision V-Guide：メンテナンス低減、丸型ワイヤガイド比で約34倍の寿命
• 3面プログラム可能なドロップタンクで干渉のないアクセス、積み降ろしの簡素化、オートメーション統合が可能
• ベース鋳物内蔵の誘電液リザーバにより熱安定性を向上、据付面積を約30%削減
• 直感的なタッチジェスチャー対応のHyper-i コントロール、24インチクラスのHDタッチスクリーン
• オンボード電子マニュアル、教育用動画、E‑Tech Doctor ヘルプ機能、フル機能のアドバンストHandbox

仕様（メートル法） テーブル：Opposed L-Shape（1,720 × 1,475 mm）
X：1,310 mm、Y：1,010 mm、Z：520 mm（オプション 620 mm）
U軸：±101 mm
V軸：±101 mm
最大ワーク重量：6,000 kg
最大ワークサイズ：2,000 × 1,600 mm
使用可能ワイヤ径：0.200、0.250、0.300 mm Ø

仕様（インチ表示） テーブル：Opposed L-Shape（67.7” × 58.1”）
X：51.57”、Y：39.76”、Z：20.47”（オプション 24.41”）
U軸：±3.98”
V軸：±3.98”
最大ワーク重量：13,228 lbs.
最大ワークサイズ：79” × 63”
使用可能ワイヤ径：0.008”、0.010”、0.012” Ø

主な仕様

• モデル：U1310
• テーブル形式：Opposed L-Shape（プログラム可能な3面ドロップタンク）
• 移動量 X × Y × Z（メートル法）：1,310 × 1,010 × 520 mm（Z オプション 620 mm）
• 移動量 X × Y × Z（インチ表示）：51.57” × 39.76” × 20.47”（Z オプション 24.41”）
• 追加軸：U ±101 mm、V ±101 mm（±3.98” U/V）
• ワーク支持：最大 6,000 kg（13,228 lbs.）
• 最大ワークサイズ：2,000 × 1,600 mm（79” × 63”）
• ワイヤ径：0.200 / 0.250 / 0.300 mm Ø（0.008”、0.010”、0.012” Ø）
• 主要技術：Makino H.E.A.T.、Split Precision V-Guide、Hyper-i コントロール、誘電液リザーバ内蔵
