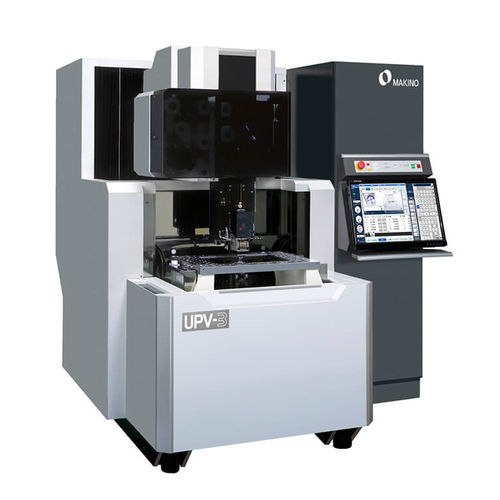

ワイヤー式放電加工装置 UPV-3

ワイヤー式ワイヤー式高精度

製品概要
UPV-3はワイヤ放電加工機（Wire EDM）で、超精密加工と極めて細かい表面仕上げを目的に設計されています。Makino Uj-Series Wire EDMプラットフォームをベースに固定テーブル設計を採用し、UPV-3はより厳しい構造精度を満たします。オイル系絶縁液を採用し、表面粗さ0.02 µm Ra（1 µin Ra）までの仕上げを実現します。

主な特徴

• オイル系絶縁液（シンカーEDMで使用されるのと同じ絶縁油）により、脱イオン水に比べて放電ギャップを小さくできる。
• 低電力レベルでの加工により、より細かな表面仕上げと良好な金属組織が得られる。
• 放電出力が低いため熱影響部（HAZ）が小さく、再溶着層が最小限に抑えられる。
• 機内での鋼材の酸化を防ぎ、タングステンカーバイドやPCD等の合成材料を保護（結合材／コバルトの損失を防ぐ）。
• 固定式テーブル設計により高い精度と再現性を確保。
• 三方昇降式ワークタンクにより作業性が向上し、載せ替え／セットアップが容易。
• Hyper i制御システムと24インチクラスの高精細ワイドタッチスクリーンを搭載、ピンチ／スワイプ／ドラッグ操作に対応。
• 標準で高機能ハンドボックス、電子マニュアル、E-Tech Doctor診断機能、ビデオトレーニングを搭載し、作業者の生産性を支援。
• オプションで統合3Dセットアッププローブや回転テーブルを選択可能（切削工具インサートの製造に適合）。
• 標準で統合型消火システムを装備し、無人長時間運転に対応。
• 精密プレス、ファインブランキング部品、切削工具インサートの製造など、超精密用途に適しています。

技術仕様（メートル法）
テーブル（作業台）：630 mm x 450 mm
軸移動量（メートル法）：X：370 mm、Y：270 mm、Z：220 mm
最大ワークサイズ（メートル法）：780 mm x 590 mm x 100 mm
最大ワーク重量（メートル法）：350 kg
タンクサイズ（メートル法）：790 mm x 610 mm

技術仕様（英語表記）
Table (work table): 24.8" x 17.71"
Axis travels (english): X: 14.56"; Y: 10.63"; Z: 8.7"
U-Axis: +/-1.97"; V-Axis: +/-1.97"
Maximum Workpiece Size (english): 30.71" x 23.23" x 3.94"
Maximum Workpiece Weight (english): 771 lbs
Tank Size (english): 31.1" x 24.05"

追加情報
オイル系絶縁液は脱イオン水に比べてはるかに低い出力での加工を可能にし、優れた表面仕上げと金属組織を実現するとともに、酸化を防ぎ材料の健全性を保持します。
