ワイヤー式放電加工装置 UPV-5

高精度精密3D

概要

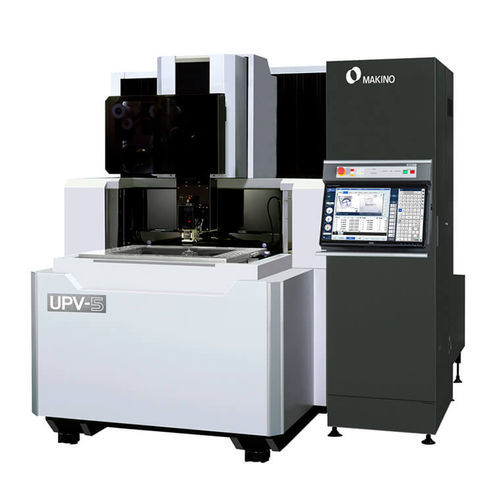

ワイヤ放電加工機 UPV-5 は、油性誘電液を用いて放電エネルギーを制御し、低電力加工と表面粗さ 0.02 µm Ra (1 µin Ra) までの仕上げを実現する超精密加工機です。油性誘電液は化学的に中性で（酸化を発生させない）、PCD やハード材（carbide）などの合成材料を保護し、水系誘電液に比べて熱影響部（HAZ）や再鋳層（recast）を低減します。

設計と用途
Makino の Uj-Series プラットフォーム上に固定テーブルで構築され、厳しい構造精度を実現しています。3 面の上下開放型ワークタンクによりワークのアクセスが容易で、ローディングやセットアップを簡素化し、自動化にも対応します。微細ブランキングや精密プレス金型部品などの超精密用途を想定しており、オプションの統合 3D セットアッププローブや回転テーブルにより切削工具インサートの製造向けに構成できます。

制御およびオペレータ機能
24インチクラスの HD タッチスクリーンを備えた Makino の Hyper i コントロール（スマホ/タブレットと同様のピンチ/スワイプ/ドラッグ機能）と、高機能ハンドボックスを標準装備。Hyper i は電子マニュアル、E-Tech Doctor 診断、ビデオトレーニングチュートリアルを搭載しています。UPV-5 は無人長時間運転向けに消火システムなどの統合安全装備を標準で出荷します。

主な利点

• 油性誘電液により超低放電エネルギーと 0.02 µm Ra (1 µin Ra) までの表面仕上げを実現
• 酸化を防ぎ、鋼材、PCD、ハード材の金属組織を保護
• 高精度を実現する Uj-Series の固定テーブル構造
• アクセス容易で自動化対応の 3 面上げ下げ式ワークタンク
• 24" HD タッチスクリーン、ハンドボックス、診断・教育資源を備えた Hyper i コントロール
• 標準装備の消火システム

技術概要（表）
テーブル：810 mm x 550 mm
X: 550 mm Y: 370 mm Z: 220 mm

最大ワークサイズ：960 mm x 690 mm x 100 mm
最大ワーク重量：550 kg
タンクサイズ：810 mm x 550 mm

注意
切削工具インサートの製造向けに統合 3D セットアッププローブおよび回転テーブルをオプションで構成可能。超精密および無人運転を目的とした機能を備えています。
