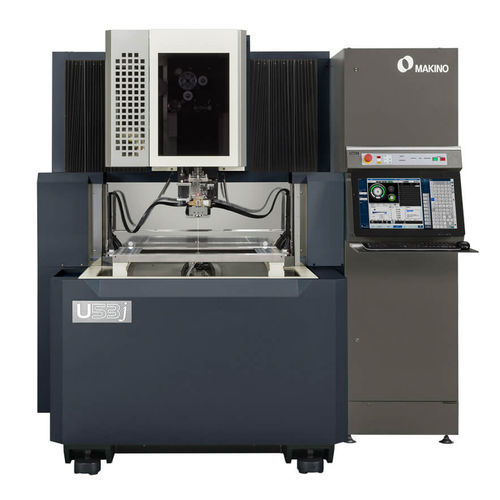

ワイヤー式放電加工装置 U53j

高精度精密ロボット式

概要
U53jは大きなストロークを備えた高精度向けワイヤー放電加工機であり、作業テーブルを固定することで可動テーブル設計に伴う誘電体の重量移動を排除し精度を向上させています。ベースキャスティングに電極リザーバを統合し、内部カバー全体に冷却空気を循環させることで熱安定性を確保します。

制御と操作機能
本機はHyper i制御を搭載し、24インチクラスのHDタッチスクリーンと簡潔な3ステップ（Program / Setup / Run）の操作フローを備えています。標準装備にはフル機能のハンドボックス、電子マニュアル、教育用ビデオ、E-Tech Doctorヘルプ機能が含まれ、セットアップや生産性を支援します。

用途と生産性

• メンテナンスと把持を容易にする3面昇降式ワークタンクで作業領域への人間工学的アクセスを実現
• タンク高さはNCプログラム可能で、自動化対応設計によりロボット統合が容易
• ワークのセットアップ時間を短縮するオプションの3Dプローブシステム
• フラッシュ不良の条件下での性能を改善するH.E.A.T.オプション

性能と精度
U53jは高精度プラスチック射出成形金型、精密プレス金型、医療部品の製造に適しています。Crystal Circuitを用いることで表面粗さ0.08 µm Ra（34 µin Ra）まで達成可能で、ワイヤ径50 µm（0.002"）までの運転に対応します。組立の整列公差により軸直線度は3 µm（0.0001"）、直角度／平行度は4 µm（0.00015"）です。

備考
抽出元ページには価格、EAN、ダウンロード可能なPDFは提供されていません。
