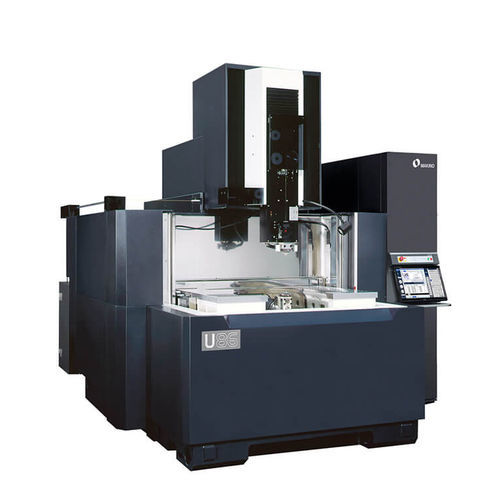

ワイヤー式放電加工装置 U86

ワイヤー式高精度高速

製品概要
Makino U86 は大形・重量ワーク向けに設計されたワイヤ放電加工機で、最大 1,400 × 987 mm（55.1" × 38.8"）、最大質量約 3,000 kg（6,614 lbs）のワークに対応します。大きな移動量と大容量の作業槽を備えつつ、Makino の小型機と同等の精度とプロセス制御を実現します。固定テーブル設計により、ワークおよび誘電体の移動による変動を排除し、加工精度を向上します。ベース鋳物内蔵の誘電体リザーバーにより設置面積を低減し、熱安定性を高めます。

主な特長

• 固定テーブル設計によりワークや誘電体の重量移動の影響を排除し、精度を向上。
• ベース鋳物内蔵の誘電体リザーバーで設置面積を縮小し、熱安定性を向上。
• 3面昇降式作業槽により作業領域へのアクセスが容易で、大形ワークの搭載/取外しや保守がしやすい。
• 標準Zストローク520 mm（20.47"）、オプション620 mm（24.41"）；いずれも使用不能領域のない全域可用なストロークを提供。
• 非常に大きく重いワークへの対応（構成により上限を確認してください）。

制御・操作インターフェース
Hyper i 制御を採用し、24インチクラスのHDワイドタッチスクリーンでピンチ／スワイプ／ドラッグ操作に対応します。Program/Setup/Run の直感的なワークフロー、先進的な Handbox、オンボード電子マニュアル、教育用ビデオ、E‑Tech Doctor 支援機能により操作性と生産性を向上します。

性能・技術

• 標準で H.E.A.T.（High Energy Applied Technology）を搭載し、困難な洗浄条件でも加工速度向上と加工直進性・精度の維持を実現。高圧・大容量の洗浄を可能にする2基の独立CNC制御洗浄ポンプを採用。
• 従来のラウンドガイドより寿命が長く保守性が向上する Split‑V ワイヤガイドを採用。Zストローク全高での自動ワイヤ挿入をサポート。
• 速度、精度、表面仕上げ、ワイヤ消費低減をバランスさせた加工条件設定で運用コスト低減に寄与。

可用性・保守性
昇降式3面タンクと人間工学に基づく設計で、大形ワークの搭載/取外しや保守作業が容易です。

関連技術
Hyper i 制御の操作性、H.E.A.T. 洗浄技術、Split‑V ワイヤガイド、オンボードマニュアル／ビデオ、E‑Tech Doctor 等の Makino の技術を活用しています。

主な仕様（参考）

• モデルテーブル設置寸法（参考）：1,220 × 910 mm。
• 移動量：X: 800 mm、Y: 600 mm、Z: 500 mm（標準）；Zストローク 標準520 mm（20.47"）、オプション620 mm（24.41"）。
• U軸：±101 mm、V軸：±101 mm。
• タンク寸法（メトリック）：1,400 × 910 mm。
• 最大ワークサイズ（参考、インペリアル）：48.0" × 35.8" × 19.7"（Z オプション 19.7"）。
• 最大ワーク質量：最大約 3,000 kg（6,614 lbs） — 構成により確認してください。
• 使用可能ワイヤ径（メトリック）：0.20 mm、0.25 mm、0.30 mm（インペリアル：0.008", 0.010", 0.012"）。
• Split‑V ワイヤガイドにより寿命延長とフル Z ストロークでの自動挿入を実現。
• 制御：Hyper i CNC、24インチクラスタッチスクリーン、先進 Handbox、オンボード電子マニュアル・教育用ビデオ、E‑Tech Doctor。
• H.E.A.T.：高圧・大容量の洗浄を行う2基の独立CNC制御洗浄ポンプを搭載し、困難な洗浄条件でのサイクルタイム短縮に寄与。
