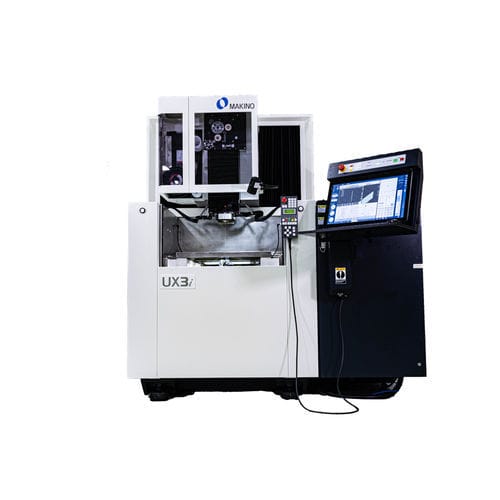

ワイヤー式放電加工装置 UX3i

高精度精密

製品概要
UX3iは高精度ワイヤ放電加工機（UXiシリーズ）で、厳しい公差の加工に対応します。HFGジェネレーターは高周波・低電流を可能にし、表面仕上げを改善しつつ加工速度を向上させます。例：H13材50 mmのパンチを10 µin Ra目標で加工したところ、4パス加工で8 µin Raを達成し、加工時間を約5%短縮しました。

UXiシリーズの特長

• 機械鋳物の熱安定性向上のための内部ラジエーター冷却システム。
• 温度変動を抑制する高精度チラー（±0.1ºC）による熱安定性維持。
• 静的精度を高める高い平面度精度のワークテーブル。
• シールプレートを潤滑・清浄に保つ自動シールプレートシャワー。
• ACサーボモータ駆動のテンションシステムによるHyper Drive Extremeワイヤガイドで、幅広いワイヤテンション設定と動的コーナー制御を実現。
• 複雑な切削で精度を保つ安定したワイヤテンション；動的コーナー制御は切削技術データベースに組込まれ、直進性、寸法、形状、コーナー精度を改善します。
• 途切れ・中空部品や非常に小さいスタート穴の穿孔を可能にするジェットレススレッディング。
• ワイヤを真直ぐにする高度なアニーリング工程を備えた改良型自動ワイヤスレッディングで、信頼性の高い安定したスレッディングを実現。
• Hyper Drive Extremeの自動ワイヤスレッディングは、ワイヤ切断後のギャップ内でのスレッディングを可能にし、多くの用途で復旧時間を短縮します。

HFGジェネレーターの例
HFGジェネレーターは低電流で高周波を可能にし、表面仕上げを向上させつつ加工速度を上げます。代表試験（H13、50 mmパンチ）では、4パス加工で0.20 µm Ra（8 µin Ra）を達成し、目標の0.25 µm Ra（10 µin Ra）に対して加工時間を約5%短縮しました。

技術仕様（抜粋）

• モデル：UX3i
• 機種：高精度ワイヤEDM（UXiシリーズ）
• テーブル形状：3面テーブル、630 x 460 mm（24.8” x 18.11”）
• 移動量（X x Y x Z）：370 x 270 x 220 mm（14.6" x 10.6" x 8.7"）
• U軸移動量：±50 mm（±1.96"）
• V軸移動量：±50 mm（±2.0"）
• 加工可能最大ワークサイズ：770 x 590 x 220 mm（30.3" x 23.2" x 8.7" 高さ）
• 最大ワーク重量：600 kg（1,323 lbs）
• タンク寸法：790 x 611 mm（31.10" x 24.05"）
• 使用可能ワイヤ径：0.070、0.100、0.150、0.200、0.250、0.300 mm（標準 0.003" - 0.012" ø）
• 冷却 / 熱安定性：内部ラジエーター冷却＋高精度チラー（±0.1ºC維持）
• ワークテーブル：静的精度向上のための高い平面度精度
• シール保守：自動シールプレートシャワー
• ワイヤガイド / スレッディング：Hyper Drive Extreme Wire Guide、ACサーボテンション、ジェットレススレッディング、アニーリング付き改良自動スレッディング、切断後ギャップ内でのスレッディング対応
• ジェネレーター：HFG Generator — 低電流で高周波を実現し表面仕上げと加工速度を向上（例：試験で約5%の加工時間短縮とRa改善）。
