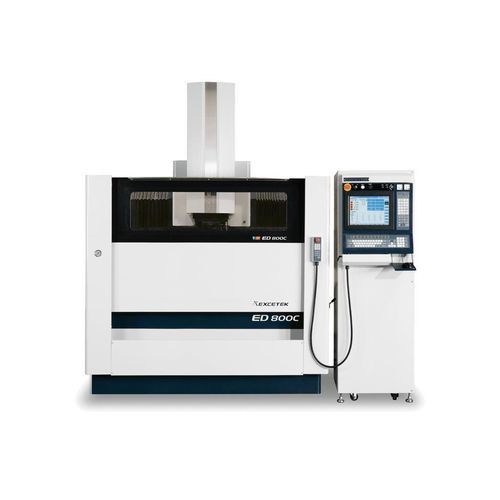

形彫放電加工装置 ED800C CE

ワイヤー式大型部品用CNC

簡単な説明
放電加工機 (EDM) ED800C CE、X/Y移動量 800 × 600 mm、Z移動量 500 mm、テーブル 1250 × 750 mm、最大ワーク 1700 × 1000 mm、機械重量 5300 kg。

概要

• 中〜大型の金型・ダイ加工向けに設計されたコンパクトな放電加工機で、広い作業台と大きなワーク容量を備えます。

仕様（詳細）
X/Y travel: 800 x 600 mm
Z travel: 500 mm
Work table: 1250 x 750 mm
Max. work piece size: 1700 x 1000 mm
Max. work piece weight: 5000 kg
Max. electrode weight: 300 kg
Machine weight: 5300 kg
外形寸法（本体＋移動量＋タンク＋発電機）: 3150 x 3150 x 3100 mm
電極ヘッド〜テーブル距離: 460 ~ 960 mm

オイルフィルタタンク
タンク容量: 1430 L
タンク重量: 450 kg
紙フィルター: 6 個

特長

• 優れたエロージョン機能 — MOSFETスパーキング回路により電極摩耗を低減し、エロージョン速度を向上して細かな仕上がりを実現します。
• 簡易メンテナンス — 前後モジュール式の発電機設計により回路表示が明確で、ヒューズ保護により保守およびPCB交換が容易です。
• 安定した発電性能 — 熱部品と冷却回路を分けた二重熱流設計と適切なヒートシンクにより発電機の安定性を向上させ、メンテナンスを最小化します。
• アフターサービス — 操作、トレーニング、保守、適用サポートを含むサービスを提供し、サービス品質と顧客満足を確保します。

付属品
標準付属品

• アルコール消火器
• 作業灯
• レベリングパッド
• フラッシングユニット
• 紙フィルター
• 1/2 ドリルチャック
• 工具箱
• クランプジグ

オプション

• オイル冷却システム
• 永久磁石式ベース
• タングステンカーバイド製スパーキング回路

技術仕様

• Model: ED800C CE
• Series: CNC Series
• X/Y travel: 800 x 600 mm (detailed specification)
• Alternate X/Y travel value shown in brief: 800 x 500 mm
• Z travel: 500 mm
• Work table: 1250 x 750 mm
• Max. work piece size: 1700 x 1000 mm
• Max. work piece weight: 5000 kg
• Max. electrode weight: 300 kg
• Machine weight: 5300 kg
• Outside dimensions (body + travel + tank + generator): 3150 x 3150 x 3100 mm
• Electrode head to work table distance: 460 ~ 960 mm
• Oil filter tank capacity: 1430 L
• Oil filter tank weight: 450 kg
• Paper filters: 6 pcs
