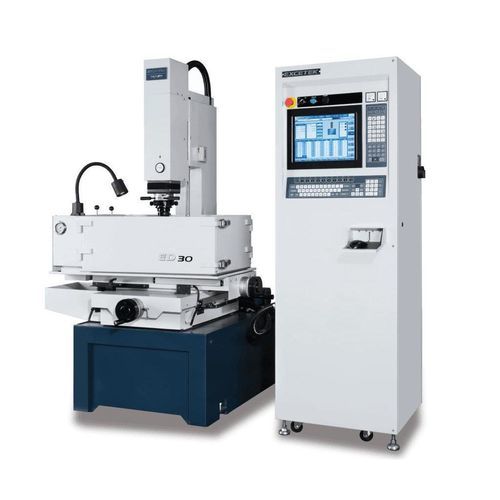

形彫放電加工装置 ED30Z

ワイヤー式CNC

製品概要
ED30Z 放電加工機（ZNCシリーズ）。X/Y移動量 300 x 200 mm、Z移動量 200 mm、作業テーブル 600 x 300 mm。導電性材料の精密な放電加工および最大 800 x 480 x 290 mm、最大 550 kg の中型ワークに対応します。

特長

• MOSFET 火花回路（EXCETEK EDM）により電極摩耗を低減し、放電速度を向上。微細加工で良好な表面仕上げを実現します。
• メンテナンス容易なモジュラー発電機設計：前後の組立モジュール、明確な回路配置、ヒューズ保護でPCB交換が容易。
• 安定した熱管理：高温部品と低温回路の熱流を分離し、適切なヒートシンクを備えて発電機の安定性を向上し、保守負荷を低減します。
• アフターサービス：サービス、操作員教育、保守支援が提供されます。

オイルフィルタタンク

• タンク容量：350 L
• タンク重量：未記載
• ペーパーフィルター：2 個
• 外形寸法：組込 / 未記載

付属品
標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• フラッシングユニット
• ペーパーフィルター
• 1/2 ドリルチャック
• 工具箱
• Clamp jiq

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド火花回路

技術仕様

• モデル：ED30Z
• シリーズ：ZNC Series
• X/Y移動量：300 x 200 mm
• Z移動量：200 mm
• U軸移動量：200 mm
• 作業テーブル：600 x 300 mm
• 最大ワークサイズ：800 x 480 x 290 mm
• 最大ワーク重量：550 kg
• 最大電極重量：120 kg
• 機械重量：1150 kg
• 機械寸法（W x D x H）：2525 x 1710 x 2092 mm
• 電極ヘッドと作業テーブル間距離：160 ~ 510 mm
• オイルフィルタタンク容量：350 L
• ペーパーフィルター：2 個
