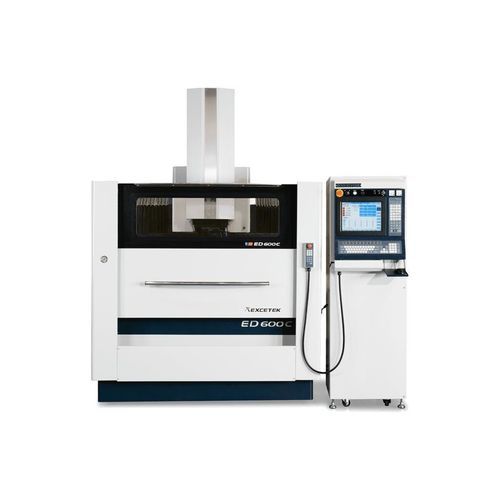

形彫放電加工装置 ED600C CE

ワイヤー式CNC

概要
X/Y移動量: 650 x 450 mm
Z移動量: 400 mm
作業テーブル: 1000 x 600 mm
最大ワーク: 1290 x 700 mm

概観
EXCETEK ED600C CEは金型製作や中型ワーク向けに設計されたコンパクトなシンカーEDMで、作業領域と高精度のバランスを提供します。

特長

• MOSFET放電回路により電極摩耗を抑え、加工速度を向上させ、滑らかな表面粗さで微細加工を実現します。
• オプションでタングステンカーバイド放電回路を選択可能（耐久性向上）。
• 標準のオイルフィルタタンク：容量1000 L、ペーパーフィルタ4個装備。

簡易メンテナンス
ジェネレータと制御モジュールは前後分割のモジュール設計で、回路表示とヒューズ保護が明確なため、保守点検やPCB交換が容易です。

安定した発電性能
高温部品と低温回路を分離した二重熱流設計と十分なヒートシンクにより、ジェネレータの安定した稼働と長期使用時の低メンテナンス化を実現します。

アフターサービス
EXCETEKは操作トレーニング、保守、応用サポートを提供し、サービスの信頼性と顧客満足を確保します。

オイルフィルタタンク
タンク容量: 1000 L
タンク重量: 350 kg
ペーパーフィルタ: 4 個
外形寸法: 2800 x 2650 x 2666 mm

標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• 洗浄ユニット
• ペーパーフィルタ
• 1/2 ドリルチャック
• 工具箱
• クランプ治具

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド放電回路

仕様 / 技術仕様

• 型式: ED600C CE
• X/Y travel: 650 x 450 mm
• Z travel: 400 mm
• Work table: 1000 x 600 mm
• 最大ワークサイズ: 1290 x 700 mm
• 最大ワーク重量: 300 kg
• 最大電極重量: 150 kg
• 機械重量: 3900 kg
• 外形寸法（本体+移動量+タンク+ジェネレータ）: 2110 x 2580 x 2575 mm
• 電極ヘッドからテーブルまでの距離: 300 ~ 700 mm
• オイルフィルタタンク - 容量: 1000 L
• オイルフィルタタンク - 重量: 350 kg
• オイルフィルタタンク - ペーパーフィルタ: 4 個
• オイルフィルタタンク - 外形寸法: 2800 x 2650 x 2666 mm
