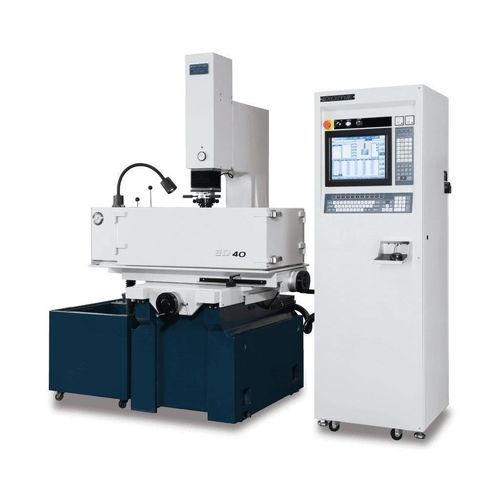

形彫放電加工装置 ED40Z

ワイヤー式CNC

概要
X/Y移動量：400 x 300 mm
Z移動量：180 mm
作業テーブル：650 x 350 mm
最大ワーク：920 x 500 x 300 mm

特長
優れたエロージョン性能
EXCETEKのEDMはMOSFET放電回路を採用しており、電極の摩耗を抑えつつエロージョン速度を向上させ、微細加工と良好な表面仕上げを実現します。

簡単なメンテナンス
EXCETEKの発電機は前後モジュール構造で、ヒューズ保護により回路機能が明確で、点検やPCB交換が容易です。

安定した発電機性能
前後分離の二重熱流システムにより高温部品を低温回路から分離し、専用ヒートシンクで発電機の安定性を高め、メンテナンスを最小化します。

アフターサポート
EXCETEKは操作指導、トレーニング、保守およびアプリケーションサポートを提供し、サービス品質と顧客満足を確保します。

オイルフィルタタンク
タンク容量：350 L
タンク重量：160 kg
ペーパーフィルタ：2 個

付属品

• 標準付属品：アルコール消火器
• 作業用ランプ
• レベリングパッド
• 洗浄ユニット
• ペーパーフィルタ
• 1/2 ドリルチャック
• 工具箱
• クランプ治具

• オプション：オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド放電回路

技術仕様

• X/Y移動量：400 x 300 mm
• Z移動量：180 mm
• U移動量：200 mm
• 作業テーブル：650 x 350 mm
• 最大ワーク寸法：920 x 500 x 300 mm
• 最大ワーク重量：700 kg
• 最大電極重量：120 kg
• 機械重量：1350 kg
• 機械寸法：2525 x 1710 x 2092 mm
• 電極ヘッド〜作業テーブル間距離：160 ~ 590 mm
• オイルフィルタタンク容量：350 L
• オイルフィルタタンク重量：160 kg
• ペーパーフィルタ：2 個
