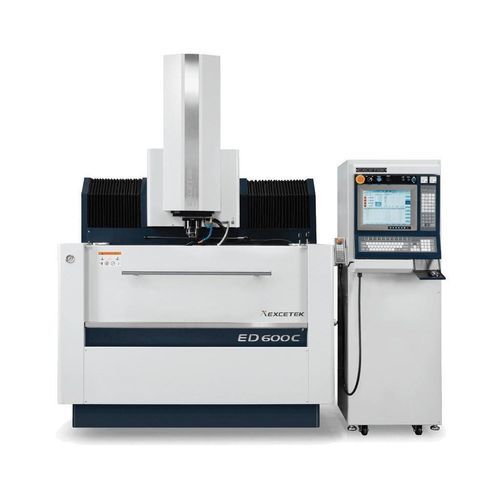

形彫放電加工装置 ED600C

ワイヤー式CNC

簡易説明
中型金型生産向けに設計されたコンパクトな沈み込み型放電加工機。作業領域とテーブル寸法は生産および工場作業に適しています。

概要
生産モデルのベストセラーであるED600Cは、中型金型に対して作業容量と設置スペースのバランスが良い機種です。MOSFETベースのジェネレーターとメンテナンス性を考慮したモジュラー設計を組み合わせています。

特長

• 優れた放電性能：EXCETEK EDMはMOSFETスパーキング回路を採用し、電極摩耗を抑えつつ高速な除去と良好な表面粗さを実現します。
• 簡易メンテナンス：EXCETEKジェネレーターは前後分割のモジュール設計で、回路表示やヒューズ保護が明確なため点検やPCB交換が容易です。
• 安定したジェネレーター性能：熱を発する部品と冷却回路を分離する二重熱流システムにより、電子回路を保護し、適切なヒートシンクで安定稼働を実現しほぼ無保守化を図ります。
• アフターサービス：EXCETEKは操作教育、保守、適用サポートを含むアフターサービスを提供し、サービス品質と顧客満足を確保します。

標準付属品

• アルコール消火器
• 作業灯
• レベリングパッド
• フラッシングユニット
• ペーパーフィルター
• 1/2ドリルチャック
• 工具箱
• クランプジグ

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド製スパーキング回路

仕様

• 型式：ED600C
• X/Yストローク：650 x 450 mm（代替値として650 x 400 mmの記載あり）
• Zストローク：400 mm
• 作業テーブル：1000 x 600 mm
• 最大ワーク寸法：1290 x 700 mm
• 最大ワーク重量：300 kg
• 最大電極重量：50 kg
• 機械質量：3900 kg
• 外形寸法（本体＋ストローク＋タンク＋ジェネレーター）：2791 x 2669 x 2666 mm
• 電極ヘッド〜作業テーブル間距離：300〜700 mm
• オイルフィルタタンク - 容量：1200 L
• オイルフィルタタンク - 重量：350 kg
• オイルフィルタタンク - ペーパーフィルター：4個
• オイルフィルタタンク - 外形寸法：2020 x 530 x 1060 mm
