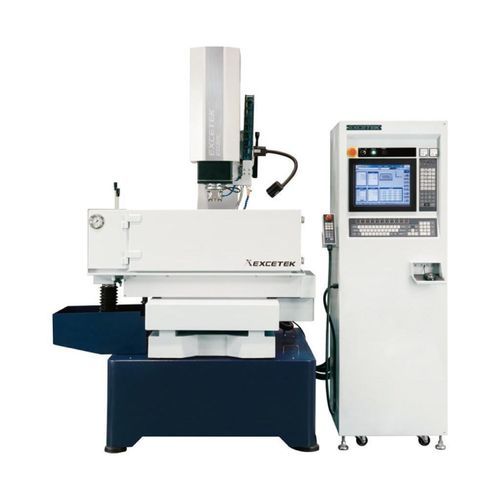

形彫放電加工装置 ED30C

ワイヤー式CNC

製品概要
操作が容易で産業用途の加工に適したコンパクトな沈み込み型放電加工機です。

主な寸法と容量

• X/Y移動量: 300 x 250 mm
• Z移動量: 300 mm
• ワークテーブル: 650 x 350 mm
• 最大ワークサイズ: 770 x 500 x 300 mm
• 最大ワーク重量: 550 kg
• 最大電極重量: 50 kg
• 機械重量: 1450 kg
• 外形寸法（本体+移動量+タンク+発電機）: 2340 x 1690 x 2250 mm
• 電極ヘッド－ワークテーブル間距離: 280 ～ 580 mm

オイルフィルタタンク

• タンク容量: 350 L
• ペーパーフィルタ: 2 個
• タンク重量: 指定なし
• 外形寸法: 組み込み（指定なし）

発電機の特徴

• 優れたエロージョン機能: MOSFETスパーキング回路により電極摩耗を低減し、エロージョン速度を向上させ、表面粗さを改善します。
• 簡単なメンテナンス: 前後の組立モジュール設計により回路機能が明確で、ヒューズ保護によりメンテナンスやPCB交換が容易です。
• 安定した性能: 熱い部品用と冷たい回路用に分離した二重熱流システムと十分なヒートシンクにより発電機の安定性を高め、ほぼメンテナンス不要を実現します。
• アフターサービス: 操作指導、トレーニング、保守および適用支援を提供し、サービス品質と顧客満足を確保します。

OB-Mode / イメージ（図示）
オリジナルの製品ページにはOB-Modeや加工例を示す複数の製品／工程画像があります（画像はここに含まれていません）。

付属品
標準付属品

• アルコール消火器
• 作業灯
• 水平調整パッド
• フラッシングユニット
• ペーパーフィルタ
• 1/2ドリルチャック
• 工具箱
• クランプ

オプション

• オイル冷却システム
• 永久磁石台座
• タングステンカーバイドスパーキング回路

仕様 / 技術仕様

• Model: ED30C
• Series: CNC Series
• X/Y移動量: 300 x 250 mm
• Z移動量: 300 mm
• ワークテーブル: 650 x 350 mm
• 最大ワークサイズ: 770 x 500 x 300 mm
• 最大ワーク重量: 550 kg
• 最大電極重量: 50 kg
• 機械重量: 1450 kg
• 外形寸法（本体+移動量+タンク+発電機）: 2340 x 1690 x 2250 mm
• 電極ヘッド－ワークテーブル間距離: 280 ～ 580 mm
• オイルフィルタタンク容量: 350 L
• ペーパーフィルタ: 2 個
• 標準付属品: アルコール消火器; 作業灯; 水平調整パッド; フラッシングユニット; ペーパーフィルタ; 1/2ドリルチャック; 工具箱; クランプ
• オプション: オイル冷却システム; 永久磁石台座; タングステンカーバイドスパーキング回路
