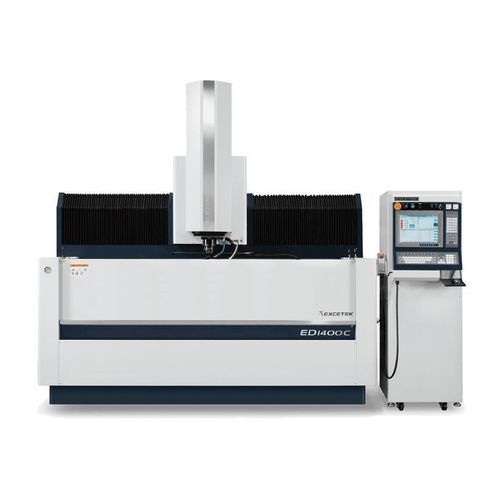

形彫放電加工装置 ED1400C

ワイヤー式CNC

概要
ED1400Cは、大型ワークの加工を想定した沈め型放電加工機です。電極の摩耗を抑えつつ精密な面仕上げが行える設計で、大型の作業テーブルと安定した加工特性、保守性を備えた発電機を統合しています。

主要寸法

• 型式: ED1400C
• X/Y移動量: 1400 x 700 mm
• Z移動量: 500 mm
• 作業台: 1700 x 950 mm
• 最大ワークサイズ: 2100 x 1200 x 500 mm
• 最大ワーク重量: 6000 kg
• 最大電極重量: 450 kg
• 機械重量: 8000 kg
• 外形寸法（本体＋移動部＋タンク＋発電機）: 3700 x 3930 x 3260 mm
• 電極ヘッド〜作業台距離: 550 ~ 1050 mm

オイルフィルタタンク

• タンク容量: 2200 L
• タンク重量: 600 kg
• ペーパーフィルタ: 8 個
• 外形寸法: 2600 x 1600 x 580 mm

発電機の特長

• 侵食制御: MOSFETによる放電回路で電極摩耗を低減し、侵食速度を向上させ、均一で微細な表面仕上げを可能にします。
• 保守性: 前後分割のモジュール設計により回路が明確に分離され、ヒューズ保護で基板交換や保守が容易です。
• 熱管理: 高温部品と低温回路を分離した二重熱流路と専用放熱器により、安定性を高めメンテナンスを最小化します。
• アフターサポート: 操作教育、保守支援、適用支援を提供します。

OB-Mode
OB-Modeは、モードやシーケンスを示す操作画像を提供し、セットアップや工程確認を支援します。

付属品
標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• フラッシングユニット
• ペーパーフィルタ
• 1/2ドリルチャック
• 工具箱
• クランプ jiq

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド放電回路

技術仕様

• 型式: ED1400C
• X/Y移動量: 1400 x 700 mm
• Z移動量: 500 mm
• 作業台: 1700 x 950 mm
• 最大ワークサイズ: 2100 x 1200 x 500 mm
• 最大ワーク重量: 6000 kg
• 最大電極重量: 450 kg
• 機械重量: 8000 kg
• 外形寸法（本体＋移動部＋タンク＋発電機）: 3700 x 3930 x 3260 mm
• 電極ヘッド〜作業台距離: 550 ~ 1050 mm
• オイルフィルタタンク容量: 2200 L
• オイルフィルタタンク重量: 600 kg
• ペーパーフィルタ: 8 個
• オイルフィルタタンク外形寸法: 2600 x 1600 x 580 mm
