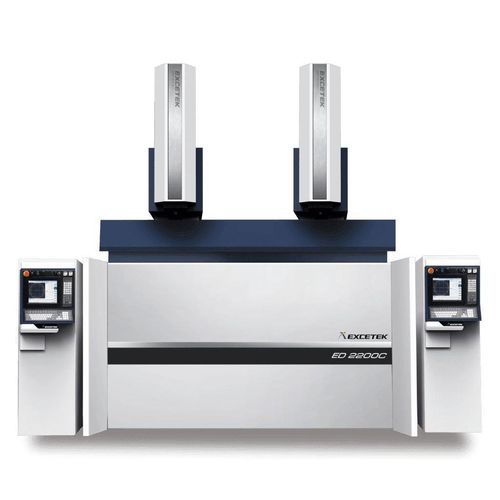

形彫放電加工装置 ED2200C-2H

ワイヤー式CNC

簡易説明
X/Yストローク：1550(775) x 1000 mm
ワーク最大重量：10000
機械重量：15000 kgs
外形寸法：5350 x 4610 x 3960 mm
電極ヘッド〜ワークテーブル距離：760 ~ 1360

特長

• 優れたエロージョン性能 — EXCETEK EDMはMOSFET放電回路を採用し、電極の摩耗を低減し、エロージョン速度を向上させることで、微細な加工と滑らかな表面仕上げを実現します。
• 簡易メンテナンス — ジェネレーターは前後モジュール構造で、回路が明確に分離されヒューズ保護があり、点検やPCB交換を容易にします。
• 安定したジェネレーター性能 — ホット回路とコールド回路を分離した二重熱流システムと適切なヒートシンクにより、安定稼働とほぼメンテナンスフリーを実現します。
• アフターサービス — EXCETEKは操作、トレーニング、保守および応用サポートを提供し、サービス品質と顧客満足を確保します。

ジェネレーターの特長（要約）
MOSFET放電回路により電極摩耗を低減し高速エロージョンを実現；前後モジュール設計とヒューズ保護により保守が容易；分離された二重熱流システムで安定したジェネレーター性能；操作、トレーニング、保守を含むアフターサービスを提供。

付属品
標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• フラッシングユニット
• ペーパーフィルター
• 1/2ドリルチャック
• ツールボックス
• クランプ jiq

オプション

• 油冷却システム
• 永久磁石ベース
• タングステンカーバイド放電回路

技術仕様

• モデル：ED2200C-2H
• X/Yストローク：1550(775) x 1000 mm
• ワーク最大重量：10000
• 機械重量：15000 kgs
• 外形寸法：5350 x 4610 x 3960 mm
• 電極ヘッド〜ワークテーブル距離：760 ~ 1360
• オイルフィルタタンク容量：5000 L
• オイルフィルタタンク重量：1050 kg
• オイルフィルタタンク外形寸法：3700 x 1850 x 780 mm
