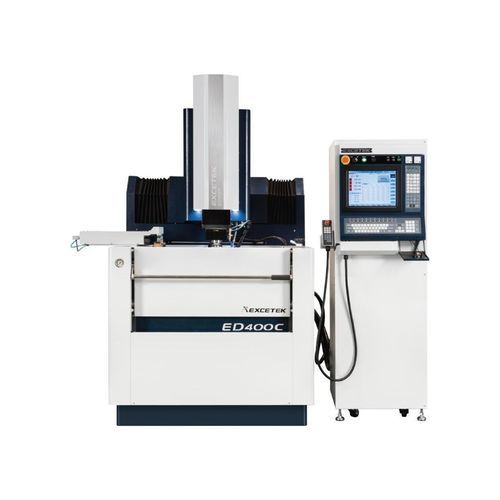

形彫放電加工装置 ED400C

ワイヤー式CNC

簡単な説明
CNC沈め放電加工機 ED400C。X/Yストローク 400 x 300 mm、Zストローク 350 mm、作業台 700 x 400 mm。中形金型の量産および一般的な沈めEDM用途に適しています。

概要
ED400Cは量産向けのCNC沈め放電加工機で、中形金型や精密沈め加工に対応する設計です。作業領域と設置スペースのバランスを重視しています。

特徴

• 優れた放電性能：MOSFETスパーキング回路により電極摩耗を抑え、除去速度を向上させて微細な仕上げを実現します。
• 簡単な保守：発電機は前後モジュール設計で回路が明確、ヒューズ保護によりメンテナンスやPCB交換が容易です。
• 安定した熱設計：高温部品と低温回路で熱流を分離し、放熱を強化して安定稼働を確保します。
• アフターサービス：操作指導、オペレータ教育、保守指示、応用サポートを提供します。

仕様（製品ヘッダーより簡約）
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

詳細仕様

• X/Yストローク: 400 x 300 mm
• Zストローク: 350 mm
• 作業台: 700 x 400 mm
• 最大ワークサイズ: 850 x 580 mm
• 最大ワーク（別/簡略）: 1000 x 550 x 340 mm
• 最大ワーク重量: 1000 kg
• 最大電極重量: 50 kg
• 機械重量: 2800 kg
• 外形寸法（本体＋ストローク＋タンク＋発電機）: 2344 x 2110 x 2410 mm
• 電極ヘッド〜作業台間距離: 300 ~ 650 mm

油ろ過タンク

• タンク容量: 450 L
• タンク重量: - kg
• 紙フィルター: 3 pcs
• 外形寸法: 内蔵

標準付属品

• アルコール消火器
• 作業灯
• レベリングパッド
• フラッシングユニット
• 紙フィルター
• 1/2インチドリルチャック
• 工具箱
• クランプ jiq

オプション

• 油冷却システム
• 永久磁石式ベース
• タングステンカーバイド放電回路

技術仕様

• 型式: ED400C
• シリーズ: CNC Series
• X/Yストローク: 400 x 300 mm
• Zストローク: 350 mm
• 作業台: 700 x 400 mm（簡略: 650 x 350 mm）
• 最大ワークサイズ: 850 x 580 mm（簡略/別: 1000 x 550 x 340 mm）
• 最大ワーク重量: 1000 kg
• 最大電極重量: 50 kg
• 機械重量: 2800 kg
• 外形寸法（本体＋ストローク＋タンク＋発電機）: 2344 x 2110 x 2410 mm
• 電極ヘッド〜作業台間距離: 300 ~ 650 mm
• 油フィルタタンク容量: 450 L
• 紙フィルター: 3 pcs
