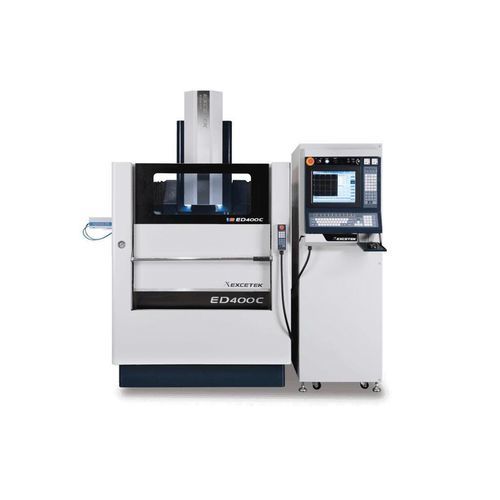

形彫放電加工装置 ED400C CE

ワイヤー式CNC

概要
ED400C CEは中型金型・治具向けに設計された成形（形彫り）放電加工機です。複雑なキャビティの高精度加工に適したワークエンベロープと技術仕様を備えています。

主要寸法（短い説明）
X/Yストローク : 400 x 300 mm
Zストローク : 350 mm
ワークテーブル : 650 x 350 mm
最大ワーク : 1000 x 550 x 340 mm

仕様（詳細）

• X/Yストローク: 400 x 300 mm
• Zストローク: 350 mm
• ワークテーブル: 650 x 400 mm（注：短い説明では650 x 350 mmと記載）
• 最大ワークサイズ: 1000 x 550 x 340 mm
• 最大ワーク重量: 1000 kg
• 最大電極重量: 100 kg
• 機械重量: 2500 kg
• 外形寸法（本体+移動量+タンク+ジェネレータ）: 1950 x 2160 x 2300 mm
• 電極ヘッド〜ワーク間（テーブル距離）: 55 ~ 415 mm

オイルフィルタタンク

• タンク容量: 450 L
• タンク重量: - kg
• ペーパーフィルタ: 2 個
• 外形寸法: ビルトイン

ジェネレータの特長

• 優れたエロージョン機能: MOSFETベースのスパーキング回路により電極摩耗を抑え、エロージョン速度を向上させつつ滑らかな表面仕上げを実現します。
• 保守容易性: 前後モジュール構成により回路が明確に分離され、ヒューズ保護を備えPCB交換や保守が容易です。
• 安定した性能: 高温部品と低温回路を分離する二重熱流システムと十分なヒートシンクにより安定性を向上し、メンテナンス頻度を低減します。
• アフターサービス: 操作教育、保守ガイダンス、適用サポートを提供します。

OB-Mode
操作やモードを示す複数のOB-Mode画像が製品ギャラリーに表示されています。

付属品
標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• フラッシングユニット
• ペーパーフィルタ
• 1/2ドリルチャック
• 工具箱
• クランプ治具

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド製スパーキング回路

技術仕様

• モデル: ED400C CE
• X/Yストローク: 400 x 300 mm
• Zストローク: 350 mm
• ワークテーブル（短い説明）: 650 x 350 mm
• ワークテーブル（仕様ブロック）: 650 x 400 mm
• 最大ワークサイズ: 1000 x 550 x 340 mm
• 最大ワーク重量: 1000 kg
• 最大電極重量: 100 kg
• 機械重量: 2500 kg
• 外形寸法（本体+移動量+タンク+ジェネレータ）: 1950 x 2160 x 2300 mm
• 電極ヘッド〜ワーク間（テーブル距離）: 55 ~ 415 mm
• タンク容量: 450 L
• タンク重量: - kg
• ペーパーフィルタ: 2 個
