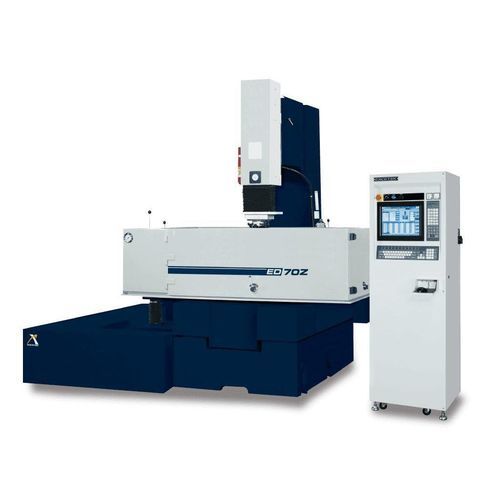

形彫放電加工装置 ED70Z

ワイヤー式CNC

製品概要
ED70Z — ZNCシリーズ、精密なキャビティ加工および電極加工向けの沈め放電加工機。X/Yストローク: 700 x 550 mm。Zストローク: 250 mm。作業台: 1100 x 600 mm。最大ワーク: 1680 x 950 x 500 mm。

特長

• 優れた侵食機能: 電極摩耗を低減し、高い侵食速度と精細な表面仕上げを実現するMOSFET放電回路。
• 簡易メンテナンス: フロント／リアのモジュール設計による発生器で、回路機能が明確、ヒューズ保護によりメンテナンスやPCB交換が容易。
• 安定した高性能発生器: 熱い部品と冷たい回路を分離する前後二重熱流システムと十分な放熱により、発生器の安定性を向上し保守を最小化。
• アフターサービス品質: 操作教育、保守、適用支援を含む包括的なアフターサポート。

付属品
標準付属品

• アルコール消火器
• 作業灯
• レベリングパッド
• フラッシングユニット
• ペーパーフィルター
• 1/2ドリルチャック
• ツールボックス
• クランプ治具

オプション

• 油冷却システム
• 永久磁石式ベース
• タングステンカーバイド放電回路

仕様（技術仕様）

• X/Yストローク: 700 x 550 mm
• Zストローク: 250 mm
• Uストローク: 300 mm
• 作業台: 1100 x 600 mm
• 最大ワークサイズ: 1680 x 950 x 500 mm
• 最大ワーク重量: 2000 kg
• 最大電極重量: 250 kg
• 機械重量: 3100 kg
• 機械寸法: 4945 x 2230 x 2532 mm
• 電極ヘッドと作業台の距離: 330 ~ 880 mm
• オイルフィルタタンク容量: 1120 L
• オイルフィルタタンク重量: 400 kg
• ペーパーフィルター: 4 pcs
