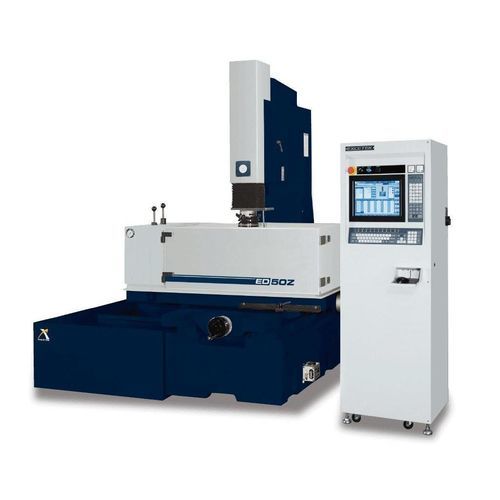

形彫放電加工装置 ED50Z

ワイヤー式CNC

概要
ED50Zは工業用のシンカー（ラム型）EDM放電加工機で、導電材の金型加工や高精度なエロージョンに適しています。X/Y移動量は500 x 400 mm、Z移動量は200 mm、作業テーブルは800 x 450 mmで、最大ワークサイズ1120 x 640 x 375 mm、最大重量1350 kgまで対応します。

仕様

• U移動量：300 mm
• 最大ワーク重量：1350 kg
• 最大電極重量：220 kg
• 機械重量：1950 kg
• 機械寸法（L x W x H）：3980 x 1740 x 2300 mm
• 電極ヘッド〜テーブル距離：240 ~ 740 mm

オイルフィルタタンク

• タンク容量：520 L
• タンク重量：200 kg
• ペーパーフィルタ：4個

特長

• 優れたエロージョン機能 - EXCETEK EDMはMOSFETスパーキング回路を採用し、電極の摩耗を抑えつつエロージョン速度を向上させ、滑らかな表面仕上げを実現します。
• 簡易メンテナンス - 発電機は前後モジュール式で回路構成が明確、ヒューズ保護により点検やPCB交換が容易です。
• 安定した発電機性能 - 高温部品と低温回路を分離した二重熱流システムと十分な放熱設計により、発電機の安定性を高め、保守を低減します。
• アフターサービス - 操作指導、保守、応用サポートを含む包括的なアフターサービスで稼働率と顧客満足を確保します。

付属品
標準付属品

• アルコール消火器
• 作業用ランプ
• レベリングパッド
• フラッシングユニット
• ペーパーフィルタ
• 1/2ドリルチャック
• 工具箱
• クランプ治具

オプション

• オイル冷却システム
• 永久磁石ベース
• タングステンカーバイド製スパーキング回路

技術仕様

• モデル：ED50Z
• X/Y Travel：500 x 400 mm
• Z Travel：200 mm
• U Travel：300 mm
• 作業テーブル：800 x 450 mm
• 最大ワークサイズ：1120 x 640 x 375 mm
• 最大ワーク重量：1350 kg
• 最大電極重量：220 kg
• 機械重量：1950 kg
• 機械寸法（L x W x H）：3980 x 1740 x 2300 mm
• 電極ヘッド〜テーブル距離：240 ~ 740 mm
• オイルフィルタタンク容量：520 L
• オイルフィルタタンク重量：200 kg
• ペーパーフィルタ：4個
